ESP 32
ESP32 — это многофункциональный, недорогой и энергоэффективный микроконтроллер на базе системы-на-кристалле (SoC), разработанный компанией Espressif Systems. Он широко используется в проектах IoT (Интернета вещей) благодаря встроенным модулям Wi-Fi и Bluetooth/BLE, двухъядерному процессору и поддержке множества периферийных устройств. Ниже приведено подробное описание его характеристик, применения и экосистемы:
Основные особенности
Двухъядерный процессор: Два 32-битных ядра Xtensa LX6 (до 240 МГц), поддерживающие многозадачность (например, работу под управлением FreeRTOS).
Беспроводные интерфейсы: Wi-Fi (802.11 b/g/n): Режимы станции, точки доступа (AP) и их комбинация.
Bluetooth (Classic и BLE 4.2+): Идеален для IoT-устройств с коротким радиусом действия.
Память: 520 КБ SRAM, 448 КБ ROM (зависит от модуля).
Поддержка внешней flash/SRAM через SPI.
Периферия: GPIO (до 34 выводов), 12-битный АЦП, ЦАП, сенсоры касания, ШИМ, I2C, SPI, UART, CAN и др.
Встроенный датчик Холла, температурный сенсор (в некоторых версиях), емкостные сенсоры.
Низкое энергопотребление: Режимы сна (например, глубокий сон с потреблением ~5 мкА) для работы от батарей.
Ультранизкопотребляющий сопроцессор (ULP) для простых задач в режиме сна.
Безопасность: Защищенная загрузка, шифрование флеш-памяти, аппаратное ускорение криптографии (AES, SHA-2, RSA).
Варианты чипов: ESP32-S2 (одноядерный, USB OTG), ESP32-C3 (ядро RISC-V), ESP32-S3 (двухъядерный + векторные инструкции).

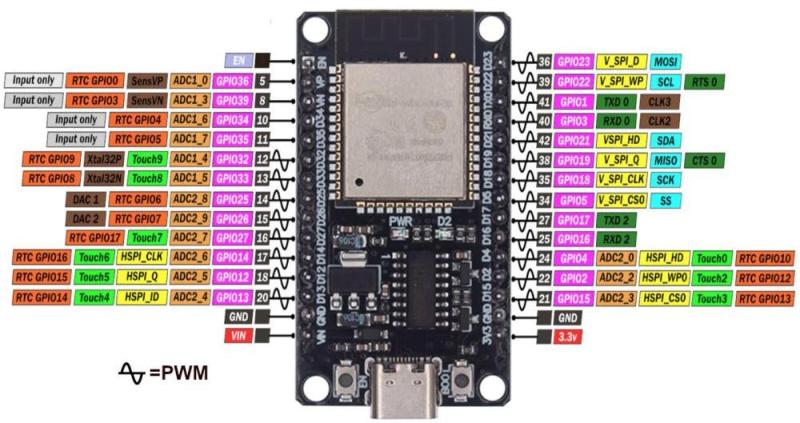

Популярные платы на базе ESP32: ESP32-DevKitC: Официальная плата от Espressif с минимальной периферией.
NodeMCU-32S: Включает USB-to-UART и поддержку Lua.
TTGO T-Display: С интегрированным OLED-экраном.
Adafruit Feather ESP32: Компактный дизайн с поддержкой батарей.
M5Stack: Модульная система с дисплеями и датчиками.
Языки/Фреймворки: Arduino IDE: Упрощает разработку с библиотеками для Wi-Fi, BLE и датчиков.
ESP-IDF (IoT Development Framework): Официальный SDK для продвинутой разработки (C/C++).
MicroPython: Среда для скриптов на Python.
PlatformIO: Кроссплатформенная IDE с поддержкой ESP32.
Библиотеки: Готовые решения для AWS IoT, MQTT, HTTP, OTA-обновлений и драйверов периферии.
Отладка: Поддержка JTAG (через ESP-Prog или сторонние инструменты).
IoT-устройства: Умные датчики (температуры, движения), носимые устройства, умные розетки.
Беспроводная связь: BLE-маяки, Wi-Fi-сети с топологией mesh, шлюзы.
Промышленная автоматизация: Удаленный мониторинг, ПЛК (программируемые логические контроллеры), связь через CAN.
Робототехника: Управление моторами, обработка данных с датчиков, параллельные задачи на двух ядрах.
Прототипирование: Быстрое создание прототипов для проверки концепций.
Преимущества перед ESP8266
Двухъядерный процессор для многозадачности.
Больше GPIO и периферии (сенсоры касания, CAN).
Встроенный Bluetooth/BLE.
Улучшенные функции безопасности.
Меньшее энергопотребление в режиме сна.
Сложность: Работа с RTOS или беспроводными стеками может быть сложной для новичков.
Оптимизация энергопотребления: Требует тщательной настройки для работы от батарей.
Различия в железе: Распиновка и функции отличаются у разных модулей (сверяйтесь с даташитами!).
Подготовка железа:
Подключите плату через USB и установите драйверы (CP210x или CH340).

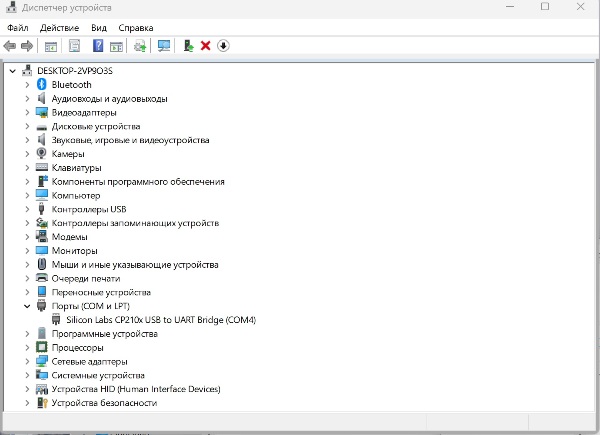

* Если в Диспетчере оборудования на компьютере у вас не определяется устройство, то ставим драйвера!
Программная настройка:

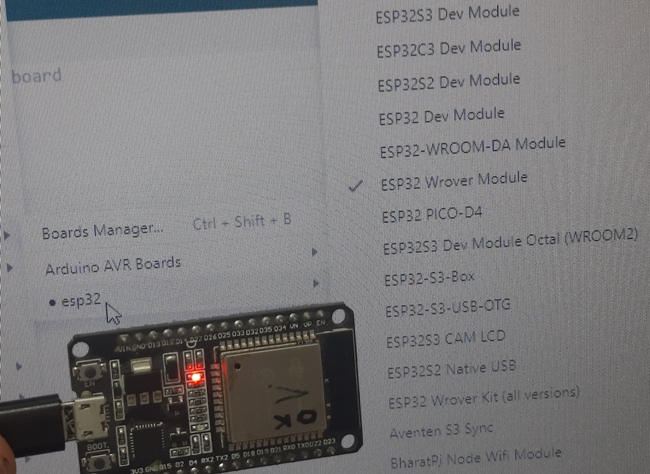

Установите Arduino IDE или VS Code с PlatformIO. Ставим плату esp 32 и выбираем Wrover Module
Используйте примеры: WiFiScan, BLE_Server, DeepSleep.
AO3400 — это мощный N-канальный MOSFET с низким сопротивлением в открытом состоянии (Rds(on) = 28 мОм) и малым током утечки, идеально подходящий для отключения делителя во время сна, когда батарея подключена, а вот ESP не выполняет свои основные задачи.
Так скажем
Вот таблица с рекомендациями по подключению интерфейсов к ESP32, учитывая ваши требования:
Интерфейс/Устройство | Рекомендуемые пины ESP32 | Особенности подключения |
---|---|---|
I2C (дисплей, датчики) | GPIO 21 (SDA), GPIO 22 (SCL) | Подтяжка 4.7 кОм к 3.3V. Лучше использовать стандартные пины. |
1-Wire (датчики температуры) | GPIO 4, 5, 18 | Подтяжка 4.7 кОм к 3.3V. Можно использовать несколько датчиков на одной линии. |
Кнопки (4 шт.) | GPIO 13, 14, 15, 34-39 (RTC) | Подтяжка к GND через 10 кОм. GPIO 34-39 – только входы, без подтяжки. |
LoRa E32 | ||
→ RX | GPIO 16 (RX2) | UART2 (прием данных от LoRa). |
→ TX | GPIO 17 (TX2) | UART2 (передача данных в LoRa). |
→ M0 | GPIO 12 | Режим работы (в паре с M1). Не использовать GPIO 0, 2, 15 (проблемы при загрузке!). |
→ M1 | GPIO 27 | Режим работы. Лучше избегать пинов с подтяжкой при старте. |
→ AUX | GPIO 35 (Input Only) | Индикатор готовности модуля. Подтянуть к 3.3V через 10 кОм. |
→ VCC | 3.3V (или 5V, если модуль 5V) | Проверить спецификацию модуля! Если 5V – использовать level shifter для сигнальных линий. |
→ GND | GND | Общая земля. |
Deep Sleep (TRC) | GPIO 36 (VP), GPIO 39 (VN) | Пробуждение по RTC-пинам (34-39) или таймеру. |
SPI (резерв) | GPIO 18 (SCK), 19 (MISO), 23 (MOSI), 5 (CS) | Для SD-карты или других SPI-устройств. |
Светодиод (индикация) | GPIO 25, 26 | Подключить через резистор 220 Ом. |
DIP-переключатели | GPIO 32, 33 | Выбор режима работы (подтяжка к 3.3V через 10 кОм). |
JTAG (отладка) | GPIO 12-15 | Если не используется – освободить. |
Индикация | GPIO 25 | светодиод |
Датчик TMP117 поддерживает интерфейс I2C и работает от напряжения 3.3 В, что совместимо с ESP32.
TMP117 | ESP32 | Примечание |
---|---|---|
VCC (3.3V) | 3.3V | Питание 3.3 В |
GND | GND | Общий земляной провод |
SDA | GPIO21 (по умолчанию) | Линия данных I2C |
SCL | GPIO22 (по умолчанию) | Линия тактирования I2C |
ALERT (опционально) | Любой GPIO | Прерывание при выходе за диапазон |
Использование библиотеки VGA для ESP32 может влиять на работу процессора, особенно из-за генерации высокочастотных (ВЧ) сигналов. Вот ключевые аспекты:
1. Высокая нагрузка на CPU и периферию:
-
Программная генерация сигналов: Многие библиотеки VGA (например, FabGL) используют I2S + DMA для вывода данных. Это снижает нагрузку на CPU, но требует точной синхронизации. Если синхронизация нарушается (например, из-за прерываний), возможны артефакты изображения или зависания.
-
Тактовые частоты: Для стандартных разрешений (640x480) требуется частота пикселей ~25 МГц. ESP32 физически не может генерировать такой сигнал через GPIO "в лоб", поэтому библиотеки используют:
-
Широтно-импульсную модуляцию (ШИМ) для аналоговых цветов.
-
RMT (Remote Control) для точных таймингов.
Это создает нагрузку на периферийные модули.
-
Аппаратные подключения
-
VGA вывод:
-
Красный: GPIO14
-
Зеленый: GPIO19
-
Синий: GPIO27
-
H-Sync: GPIO32
-
V-Sync: GPIO33
-
Для сложных проектов на базе ESP32 могут потребоваться несколько устройств, экран, управление, различные модули. Скажем наличие экрана позволит получать информацию, а если он сенсорный 2.8" TFT ILI9341, то еще и вводить ее. Это очень удобно! Если к усьройству подключить еще и радиомодуль, то появляется прекрасная возможность передавать информацию на расстояние.
Собственно здесь возникает лишь один вопрос, какие пины выбрать, чтобы проект не забуксовал из-за несогласованности получения и выдачи сигналов на ESP32. Эта статья как раз и станет гидом в это вопросе.
Итак, пинов ESP32 достаточно для одновременного подключения обоих устройств. Рекомендуемая распиновка с разделением SPI-интерфейсов:
Как использовать код для проверки RSSI (Received Signal Strength Indicator. Загрузка кода:
-
-
Скопируйте весь код в Arduino IDE
-
Выберите плату: "ESP32 Wrover Kit" (в среде Ардуино)
-
Выберите схему раздела: "Default 4MB with spiffs (1.2MB APP/1.5MB SPIFFS)" (в среде Ардуино)
-
Загрузите на оба устройства
-
В статье пойдет речь о управлении чем-либо на значительном расстоянии, ведь сигналы будут передаваться по радиоканалу с помощью радиомодуля E32. Собственно это радиоконтроль на модуле Lora на базе ESP32 (температура, управление цепями, - 3 линии). Краткое описание функциональности и подключения. Функциональность системы.
Проект для esp 32 питания контроллера ленты RGB, где управление режимами происходит при подключении через WiFi на веб странице.
4 режима работы:
-
-
Статический цвет (управляется RGB-бегунками)
-
Плавное цветное переливание (режим по умолчанию)
-
Мерцание (случайные вспышки)
-
Бегущая радуга (дополнительный режим)
-
Инструкция по аппаратному подключению
1. Компоненты устройства:
-
Модуль ESP32 (например ESP32 DevKit v1)
-
Датчики температуры DS18B20 (до 50 шт)
-
Резистор 4.7 кОм (для подтяжки шины 1-Wire)
-
Тактовая кнопка
-
Источник питания (5V через microUSB или 3.7V Li-ion аккумулятор)
-
MicroSD кардридер (опционально для расширенного хранилища)
