Собрать дипольную антенну для FM-диапазона (87.5-108 МГц) довольно просто. Вот пошаговая инструкция:
Что вам понадобится:
-
Провод: Медный провод (лучше всего одножильный, но подойдет и многожильный) сечением 1.5 - 2.5 мм² (например, электрический провод ПВ-1, ПВ-3 или даже антенный кабель, с которого снята изоляция и экран). Длина - около 3 метров (понадобится для двух плеч и соединений).
-
Коаксиальный кабель: Для подключения антенны к радиоприемнику. RG-6, RG-58 или даже старый телевизионный кабель (РК-75). Длина - необходимая для вашего расположения (обычно 2-5 метров).
-
Разъем: Подходящий разъем для вашего радиоприемника (чаще всего F-разъем для коаксиального кабеля или штекер 3.5 мм / RCA, если у приемника нет антенного входа под коаксиал).
-
Изоляторы (опционально, но желательно): Два небольших кусочка прочного диэлектрика (текстолит, оргстекло, прочный пластик, керамика). Нужны для крепления концов диполя и изоляции от мачты/опоры. Можно заменить пластиковыми стяжками, пропущенными через отверстия в кусочках пластика.
-
Центральная коробка/крепление (опционально, но удобно): Небольшая пластиковая коробочка, кусок пластика или даже большая пластиковая бутылочная пробка для крепления центра диполя и подключения кабеля. Можно обойтись без нее, аккуратно спаяв соединения и заизолировав.
-
Инструменты: Кусачки, нож, паяльник с припоем и флюсом (рекомендуется для надежности), изолента/термоусадка, линейка/рулетка.
Расчет длины плеч диполя:
-
Определите среднюю частоту: FM диапазон в России 87.5-108 МГц. Для расчета берем частоту примерно посередине, например, 98 МГц.
-
Рассчитайте длину волны: λ (м) = 300 / F (МГц) = 300 / 98 ≈ 3.06 метра.
-
Рассчитайте длину одного плеча диполя: L (м) = λ / 4 ≈ 3.06 / 4 ≈ 0.765 метра (или 76.5 см).
Итоговая длина каждого плеча антенны: Около 75-78 см.
Почему не точно? Формула λ/4 дает теоретическую длину. На практике из-за толщины провода, близости окружающих предметов и желания перекрыть весь диапазон, длину делают чуть больше (около 150 см на плечо для полуволнового диполя - λ/2) или берут расчетную для середины диапазона и оставляют небольшой запас.
Рекомендация для простоты: Отрежьте два куска провода по 75-78 см (плечи диполя). Это даст хороший результат на средних частотах FM. Если хотите точнее подстроиться под любимую станцию, рассчитайте длину именно для ее частоты.
Сборка антенны:
-
Подготовьте плечи: Отрежьте два куска провода длиной 75-78 см каждый. Зачистите концы проводов (около 1 см) для пайки/соединения. Если используете изоляторы, прикрепите к ним концы плеч (пропаяйте, привяжите, закрепите стяжками).
-
Подготовьте коаксиальный кабель: С одной стороны кабеля установите разъем для подключения к радиоприемнику. Другой конец подготовьте для подключения к диполю:
-
Аккуратно снимите верхнюю изоляцию на длину 4-5 см.
-
Расплетите и отверните экран (оплетку). Соберите его в жгут.
-
Снимите изоляцию с центральной жилы на длину 1-1.5 см.
-
Залудите центральную жилу и экран.
-
-

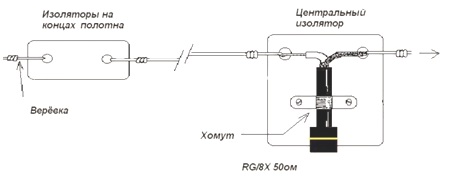

Соедините плечи с кабелем (Центральная точка):
-
Вариант А (С коробкой/креплением): Прикрепите центральную жилу коаксиального кабеля к концу первого плеча диполя (пайкой или через клемму). Прикрепите экран (оплетку) коаксиального кабеля к концу второго плеча диполя (пайкой или через клемму). Плечи должны быть развернуты в противоположные стороны по одной прямой линии. Закрепите все внутри/на коробке, обеспечьте изоляцию и защиту от влаги.
-
Вариант Б (Без коробки): Надежно спаяйте конец первого плеча с центральной жилой коаксиального кабеля. Надежно спаяйте конец второго плеча с экраном (оплеткой) коаксиального кабеля. Место пайки тщательно заизолируйте несколькими слоями изоленты или термоусадкой. Убедитесь, что центральная жила и экран нигде не замкнуты.
-
-
Натяните антенну: Плечи диполя должны быть натянуты по прямой линии в противоположные стороны от точки подключения кабеля. Используйте изоляторы на концах для крепления к опорам (ветка дерева, кронштейны на балконе, мачта). Центральную точку с кабелем тоже желательно закрепить на опоре (например, пластиковой стяжкой к мачте).
-
Подключение: Подключите разъем коаксиального кабеля к антенному входу вашего FM-радиоприемника.
Ключевые моменты для хорошего приема:
-
Ориентация и расположение:
-
Вертикальная поляризация (Важно!): Большинство FM-станций вещают с вертикальной поляризацией. Располагайте диполь ВЕРТИКАЛЬНО! Одно плечо направлено вверх, другое - вниз. Центральная точка подключения кабеля - посередине. Это самое важное условие для хорошего приема FM в городе!
-
Высота: Чем выше антенна, тем лучше. Старайтесь поднять ее выше уровня крыш ближайших домов.
-
Удаление от препятствий: Держите антенну подальше от металлических конструкций, бетонных стен с арматурой, массивных зданий, особенно между антенной и направлением на передатчик.
-
Направление: Теоретически диполь принимает лучше с направлений, перпендикулярных своей оси. Но для вертикального диполя в FM это не так критично, так как сигнал отражается от зданий. Просто попробуйте разные места.
-
-
Длина кабеля: Используйте кабель минимально необходимой длины. Каждый лишний метр кабеля ослабляет сигнал. Используйте качественный коаксиальный кабель (RG-6 лучше, чем старый РК-75).
-
Настройка (подрезка): После установки включите радио, найдите слабую или "шумную" станцию. Аккуратно укорачивайте ОБА плеча диполя ОДИНАКОВО на 1-2 см за раз. После каждой подрезки проверяйте уровень сигнала/качество звука. Цель - найти длину, при которой прием на вашей любимой станции (или на средней частоте) будет наилучшим. Не переусердствуйте! Лучше оставить чуть длиннее, чем отрезать лишнее.
Преимущества самодельного FM диполя:
-
Очень низкая стоимость.
-
Простота изготовления.
-
Эффективность значительно выше, чем у телескопической антенны приемника.
-
Легко настроить под конкретные условия.
Недостатки:
-
Требует места для установки (особенно вертикальной ориентации).
-
Внешний вид (хотя его можно аккуратно выполнить).
Такая антенна способна значительно улучшить прием FM-радио, особенно в условиях слабого сигнала или помех.
