Человеку начавшему читать данную статью думаю не надо рассказывать, что такое конденсатор, как он может выглядеть и тому подобную информацию. Ведь ради праздного любопытства, мало кто решиться начать искать увлекательное чтиво в статьях с таким наименованием. Именно поэтому наша статья ориентирована на тех, кто только делает первые шаги в мир радиоэлектроники и желает узнать о нем чуть больше. Давайте попробуем разобрать во всем относительно проверки конденсатора по порядку, чтобы в голове у вас была не каша, а точное и четкое представление, что откуда и как.
Какие свойства конденсатора подлежат проверке
Сразу бы хотелось сказать, что проверке подлежат основные свойства конденсатора, но это будет глупо, так как для начинающего это не более чем пустой звук. А с нашей стороны такое предложение звучит не более чем издевательство и некое дилетантство.
Давайте все же вспомним, как выполнен конденсатор. По сути это радиоэлемент способный накапливать в себе потенциальные заряды. Справедливости ради необходимо сказать, что все проводники способны накапливать этот самый потенциал. Так и здесь. По сути, конденсатор это два проводника, которые скручены в рулон. Между ними есть диэлектрик, для того чтобы заряды не разрядились друг с другом, то есть не уравновесили друг друга и не получился итоговый ноль. В зависимости от размера проводника, то есть от их площади и расстояния между ними, у каждого из проводников будет своя емкость, то есть возможность сохранения пикового заряда. Фактически это свойство называется емкость конденсатора. Конденсатор с большой емкостью может зарядится не полностью, но не может зарядится больше, чем его емкость. Емкость измеряется в фарадах. Вернее в микро, нано фарадах и тому подобных величинах. Так как 1 фарад это очень большая емкость, соизмеримая с емкостью нашей с вами планеты, то есть земли. Итак, именно вот эту самую емкость, а также состояние диэлектрика между проводниками необходимо проверять в первую очередь при проверке конденсатора.
Косвенные признаки неисправных конденсаторов

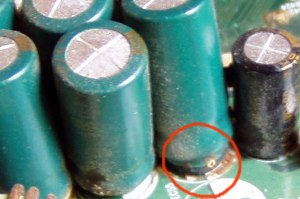

Обычно это вздутие корпуса конденсатора. Возможны даже тепловые пробои в виде маленьких черных точек. Любое растрескивание, вздутие, визуальное изменение конденсатора относительно его изначального вида, говорит о том, что конденсатор может быть неисправен.
Как проводить измерения работоспособности конденсатора
Проверку конденсатора необходимо проводить в состоянии, когда на радиоэлемент не влияют другие факторы, будь то другой конденсатор, сопротивление и т.д.. Проще говоря, самым достоверным и правильным будет выпаять конденсатор из платы и проверять как отдельный радиоэлемент, чтобы исключить влияние на измерение других составляющих схемы.
Способы проверки конденсатора электролитического и неэлектролитического

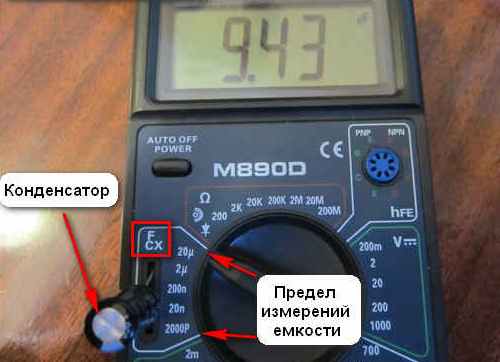

Самый простой способ это использование специализированного прибора для проверки конденсатора. По сути, сегодня во многих универсальных измерительных приборах имеется возможность измерить емкость конденсатора, тем самым еще и проверив его работоспособность. Этот способ будет являться догмой, что с вашим конденсатором все в порядке.
Ниже приведенные способы проверки лишь будут указывать на то, что конденсатор, скорее всего, исправен. Давайте поговорим об этих способах.
Можно использовать все тот же универсальный измерительный прибор, но уже без функции измерения емкости. Включаем прибор в режим измерения сопротивления и подключаем к ножкам конденсатора. Если это электролитический конденсатор, то соблюдаем полярность. В итоге, вы увидите, как на ваших глазах сопротивление конденсатора будет меняться, увеличиваться. Вначале будет ноль, но очень не долго, а потом сопротивление будет все больше и больше, пока не станет равно бесконечности. Фактически пока конденсатор заряжается, то он имеет какое-то сопротивление. Как только зарядился и через него перестал протекать ток, вернее на него, то сопротивление становится равно бесконечности.
Если у вас есть амперметр, то подключив конденсатор через амперметр к блоку питания, можно увидеть скачок на приборе. Фактически это нечто подобное, что мы рассматривали в примере выше.
Последний, пожалуй, самый варварский способ, но вполне возможный за неимением другого, это зарядить конденсатор от номинального напряжения и разрядить на какой-то проводник, то есть фактически закоротить его выводы. Если конденсатор большой емкости и со значительным рабочим напряжением, то вы увидите искру от его разряда.
Итак, возможностей косвенно проверить конденсатор достаточно много, как вы увидели, но самым правильным и надежным способом будет первый. Именно он позволит определить емкость конденсатора, что не сделает ни один последующий способ проверки. А значит, все же останутся сомнения, так ли все хорошо. Это актуально в отношении электролитических конденсаторов, где есть жидкость и в случае ее вытекания из корпуса, как говорят высыхания, конденсатор может поменять и свою емкость. В итоге, он будет условно исправен, но не будет соответствовать заявленным характеристикам.
Особенности измерения конденсаторов для постоянного и переменного напряжения
Здесь как раз и можно продолжить нашу мысль, о различии измерения электролитических и не электролитических конденсаторов. Конденсаторы различаются тем, что в электролитических налита жидкость, которая увеличивает свое диэлектрическое сопротивление при соблюдении подведения полярности к нему. Это позволяет использовать конденсаторы на заявленное напряжение. В случае если во время измерения, для проверки работоспособности, вы перепутаете полярность, то конденсатор может просто пробить, в итоге он выйдет из строя. Хотя конечно испортить конденсатор измерительным прибором маловероятно, но все же! Соблюдайте полярность при измерении электролитических конденсаторов.
Что касательно конденсаторов для переменного тока, то здесь можно подключать щупы измерительного приборы хоть так, хоть эдак. То есть от перестановки щупов от одной ноги к другой, ничего не изменится. Такие измерения вполне допустимы.
Применяемые конденсаторы для схемопостроения
Раз уж мы подняли тему конденсаторов, то приведем таблицу с основными применяемыми конденсаторами на сегодняшний день
| величина | название | обозначение | |
|---|---|---|---|
| 10−1 Ф | децифарад * | дФ | dF |
| 10−2 Ф | сантифарад * | сФ | cF |
| 10−3 Ф | миллифарад | мФ | mF |
| 10−6 Ф | микрофарад | мкФ | µF |
| 10−9 Ф | нанофарад | нФ | nF |
| 10−12 Ф | пикофарад | пФ | pF |
| 10−15 Ф | фемтофарад | фФ | fF |
| 10−18 Ф | аттофарад | аФ | aF |
| 10−21 Ф | зептофарад | зФ | zF |
| 10−24 Ф | иоктофарад | иФ | yF |
| * применять не рекомендуется не применяются или редко применяются на практике | |||
Резюмируя информацию о проверке конденсатора
Как видите, конденсатор это одновременно простой и сложный прибор. Его проявляемые свойства простые, но за их обеспечением стоят высокотехнологичные производственные процессы, применяемые при его изготовлении. При этом измерить и одновременно проверить конденсатор можно лишь прибором способным измерять его емкость.
А вот косвенно получить подтверждение о работоспособности конденсатора, что станет практически 99% гарантией исправности для не электролитического конденсатора, можно и другими способами.
