На базе микросхемы К561ЛА7 можно собрать генератор, который может быть применен на практике для генерации импульсов для каких либо систем или импульсы после усиления через транзисторы или тиристоры могут управлять световыми приборами (светодиодами, лампами). В итоге на данной микросхеме возможно собрать гирлянду или бегущие огни. Далее в статье вы найдете принципиальную схему подключения микросхемы К561ЛА7, печатную плату с расположением радиоэлементов на ней и описание работы сборки.
Принцип работы гирлянды на микросхеме КА561 ЛА7
Микросхема начинает генерировать импульсы в первом из 4 элементов 2И-НЕ. Длительность импульса свечения светодиода зависит от номинала конденсатора С1 для первого элемента и соответственно С2 и С3 для второго и третьего. Транзисторы фактически являются управляемыми "ключами", при подаче управляющего напряжения от элементов микросхемы на базу, открываясь они пропускают электрический ток от источника питания и питают цепочки светодиодов.
Питание осуществляется от источника питания 9 В, с номинальным током не менее 100 мА. При правильном монтаже электросхема не нуждается в настройке и сразу работоспособна.

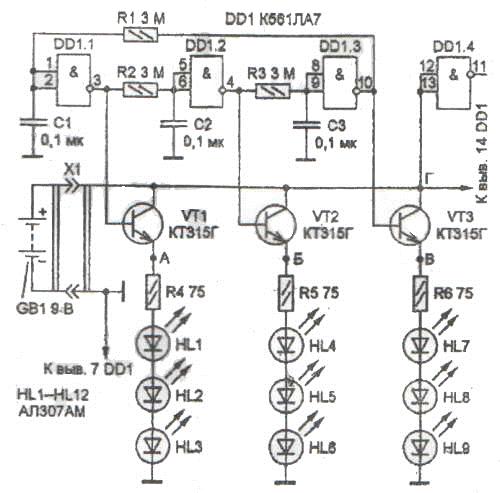

Принципиальная схема гирлянды на микросхеме К561ЛА7
Обозначение радиоэлементов в гирлянде и их номиналы согласно выше приведенной схемы
R1, R2, R3 3 мОм - 3 шт.;
R4, R5, R6 75-82 Ом - 3 шт.;
С1,С2,С3 0,1 мкф - 3 шт.;
НL1-HL9 светодиод АЛ307 - 9 шт.;
D1 микросхема К561ЛА7 - 1 шт.;

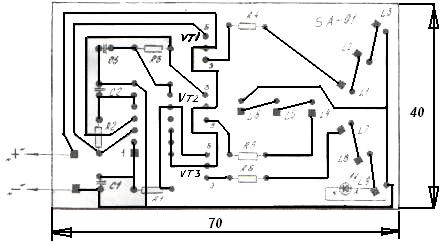

Печатная плата для монтажа схемы гирлянды
На плате показаны дорожки для травления, габариты текстолита и расположение радиоэлементов при пайке. Для травления платы возможно применение платы с односторонним покрытием медью. В данной случае на плате устанавливается все 9 светодиодов, если светодиоды будут собраны в цепочку - гирлянду, а не смонтированы на плате, то ее габариты возможно сократить.
Технические характеристики микросхемы К561ЛА7:
- напряжение питания 3-15 В;
- 4 логических элемента 2И-НЕ.
