Если перед вами стоит задача по реализации усилителя для портативной техники, допустим для магнитофона или приемника, то микросхема производителя Panasonic прекрасно подойдет для этого. Сам производитель также активно применяет свою микросхему в мобильной технике, так ее можно встретить в магнитофоне Panasonic rx-m40 и других.
Если вы наведете справки, то можете узнать, что этот магнитофон монофонический, то есть усилитель - микросхема также монофоническая. Можно сказать, что это самый простой вариант для монофонической портативной переносной аппаратуры.
Электрические и технические характеристики микросхемы AN7141 (Даташит, Datasheet)
Микросхема выполнена в корпусе SIP9, это корпус с выводами с одной стороны. Всего на микросхеме 9 ножек. Номинальное напряжение питания микросхемы от 3,9 до 15 вольт. Хотя заявленное напряжение имеет довольно значительный диапозон, я бы не рекомендовал использовать эту микросхему для эксплуатации в автомобиле, так как там она будет работат "на грани". Так у меня в машине такая микросхема сгорела, пришлось искать другие альтернативы для звуковоспроизвдения в автомобиле.
Макисмальная мощность выдаваемая микросхемой составляет 1 Вт. Надо замтетить, что видимо из-за брендового производителя, микросхема прекрасно звучит для своего 1 Ватта. Слышен породистый басс, свойственнй продукции комапнии Panasonic. Более подробные параметры, а также плату для монтажа микросхемы вы можете открыть, посмотреть и скачать - Datasheet AN7141.

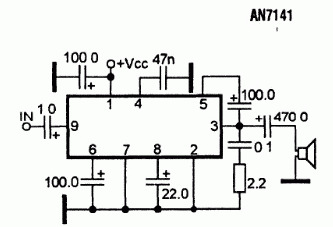

Схема усилителя на микросхеме AN7141
Схемотехника усилителя проста и не требует наладки после его сборки, что станет прекрасным вариантом для начинающих радиолюбителей.
Применяемый динамик - 4 Ома.
Если вас интересует более серьезный усилитель, то лучше обратиться к материалу статьи "Усилитель на микросхеме TDA 1554q, 1555q, 1558q". Это микросхема - 4 канальный усилитель НЧ.
