SMD компоненты стали обыденными, привычными и все в таком роде... В общем они уже везде и всюду. При этом даже радиолюбители перешли на подобный формат радиодеталей, которые применяются для реализации электрических схем. А это значит, что неплохо было бы знать, какие у SMD функциональные выводы и за что они отвечают. Речь в этой небольшой статье пойдет о SMD транзисторах биполярных, то есть нас будут интересовать какие ножки у транзисторов являются базой, эмиттером и коллектором.
Информация справочная, для тех, кто забыли или не знал какие же ножки за что отвечают.

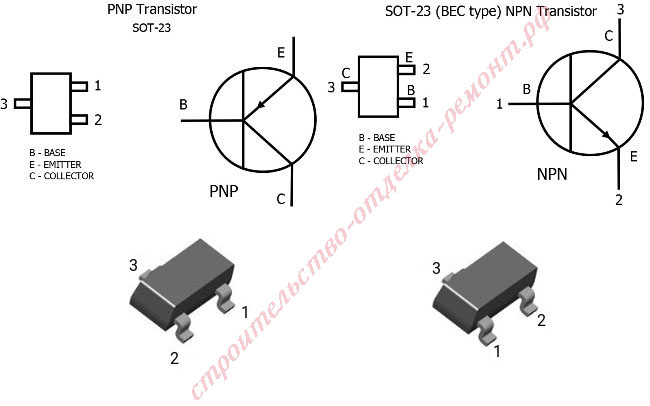

Смотрим на рисунок. Из него все понятно.
Маркировка (обозначение) выводов для SMD транзисторов
Заметьте, что в зависимости от структуры, транзисторы имеют разные функциональные выводы. Картинку можно сохранить себе на компьютер и при необходимости распечатать.

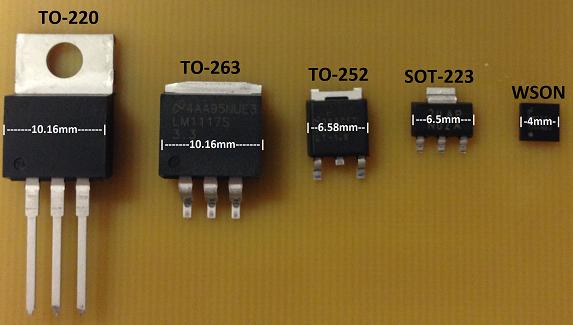

Далее картинка не о smd элементах, но мне кажется это весьма полезная информация для сравнения с другими типами корпусов.
Как определить базу коллектор и эммитер у транзистора без схемы подключения.
Не всегда подобные материалы оказываются под рукой. В этом случае приходится вычислять какой вывод есть какой с помощью мультиметра. Ставим прибор на измерение сопротивления и ищем ножку, от которой будет на две другие сопротивление порядка 600-800 Ом. Если плюс стоит на этой ножке и сопротивление появляется на двух других, то это NPN транзистор. Если на ножке стоит минус, то это PNP. Такая ножка будет базой транзистора, а остальные эмиттером и коллектором. Какой из них какой, этого уже не сказать...
Кстати, в некоторых случая если даже перепутать коллектор с эмиттером, то все работает замечательно! Ведь по сути эти две ножки отличаются только технологическим исполнением и возможностью пропускать разные токи. Если токи не большие для транзистора, то все будет работать! Вот такая информация для справки и размышления.
