В данной статье приведено описание простейшего блока питания и его принципиальной схемы. В состав блока питания входит трансформатор, диодный мост из четырех диодов и конденсатор
Принцип работы блока питания следующй. Транформатор Тр1 понижает переменное напряжение входное к выходному прямо пропорционально соотношению своей первичной и вторичной обмотки.

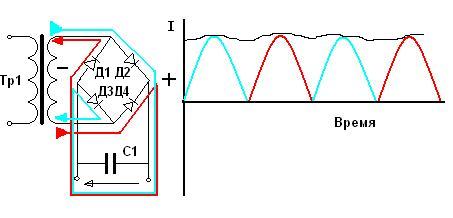

Диодный мостик Д1- Д4 выделяет из переменного напряжения только положительные полуволны. Показано на графике. Переменный ток, при протекании в одном и в обратном направлении каждый раз выходит из одной точки соединения диодов и входит в одну и ту же точку (синий и красный цвет - условно показано протекание тока). Смотрите принципиальную схему.
Конденсатор С1 является простейшим сетевым фильтром, сглаживающим питание нагрузки.
Ну и конечно хорошему блоку питанию не помешает стабилизатор. Лучше всего стабилизатор выпонить на микросхеме. Это один из самых простых и надежных способом стабилизации тока в наше время. Для стабилизации напряжения применяются микросхемы серии КР142ЕН, именно на них стоит обратить особенное внимание.
