Наши компьютеры стали некой Меккой в нашем доме, заменив нам отчасти книги, телевизор, а кому-то и семью:) Ну да ладно не будем иронизировать, ведь даже с нашими компьютерами случаются неприятности где улыбка и шутки не уместны, это касается поломок. Одна из вероятных поломок, когда компьютер не запускается вовсе, это поломка блока питания. Не смотря на то, что блоки питания бывают на разную мощность, где-то от 300 Ватт и выше, все они работают по одному принципу. По сути это блоки питания где из переменного напряжения получаем постоянное, потом с помощью микросхемы задаем импульс, инициируем так называемую ШИМ, и с помощью силовых ключей и управляющего этого вот импульса, получаем нужное нам напряжение с нужной "пилой" напряжением на выходе. Это весьма кратко и примитивно, но вполне отражает суть процессов происходящих в БП компьютера. И в случае если все-таки что-то ломается, то надо идти по этой вот цепочки и разбираться, какой же из управляющих элементов у нас того этого, накрылся. В этой статье как раз и поговорим о ремонте блока питания компьютера, если он сломался.

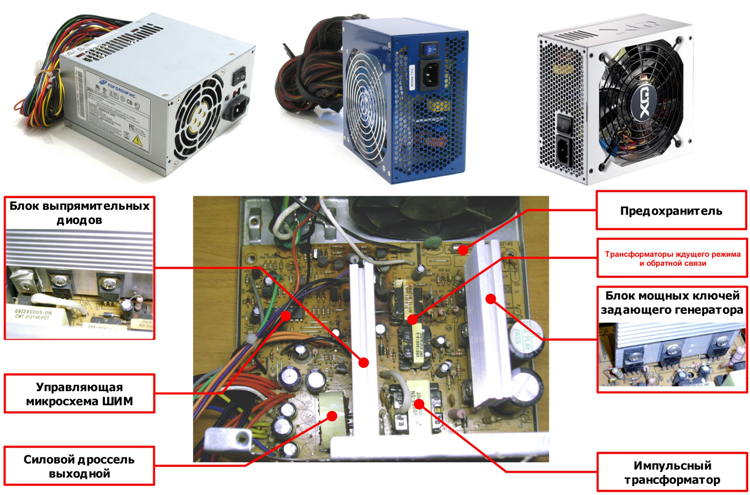

Схема узлов в блоке питания компьютера
Еще раз о узлах в БП.

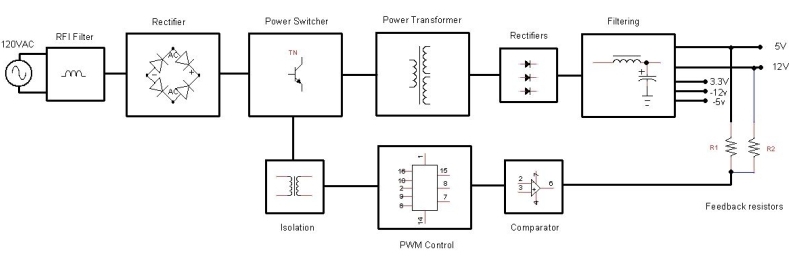

Немного более подробно опишу схему работы блока питания компьютера. Взгляните на картинку. Вначале из переменного тока получаем постоянный, именно с постоянный током дальше и работаем. Есть микросхема ШИМ, которая генерирует импульсы и высокой частоты. Эти импульсы через силовые ключи (транзисторы) идут на силовой трансформатор. После ток вновь выпрямляется и стабилизируется фильтрами. Существует и обратная связь и существует компаратор, который сравнивает опорное напряжение на выходе и импульсы ШИМ микросхемы. Если напряжение высокое или низкое, имеет отклонения, то ШИМ микросхема меняет частоту и тем самым происходит регулирование и выходного напряжения. Теперь о радиодеталях.
Основные радиодетали которые могут сломаться в БП компьютера
В блоках питания компьютера применяются все те же радиодетали, что и в других электронных устройствах, то есть транзисторы, диоды, резисторы, конденсаторы, катушки и тому подобное. Это значит лишь одно, что и проверять эти детали надо также как и радиодетали в любых других устройствах. То есть зная принцип проверки скажем конденсатора, можно будет проверить конденсаторы и перейти к проверке транзисторов и так далее...
На мой взгляд нет смысла собирать всю информацию по проверке всех радиодеталей, который могут встретиться в одной статье. Все по тому, что каждая из деталей по своему уникальна и в плане параметров и в плане ее проверки. То есть это несколько специфическая информация, к тому же порой объемная. В итоге лучшим вариантом будет сделать ссылки на проверку определенного типа радиодеталей и там более подробно разобрать возможные неисправности.
Проверка радиодеталей в блоке питания компьютера

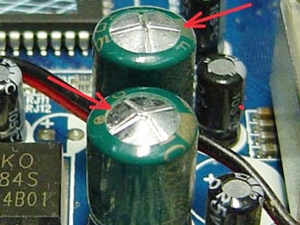

Итак, вначале приведу наиболее частые неисправности, а потом перейду к проверке каждого отдельного вида радиодеталей. Самой частой поломкой, которая встречалась лично мне, была поломка связанная с емкостями, конденсаторами. Поэтому первым делом обращаем внимание на них.
Смотрим статью "Как проверить конденсатор". В ней подробно разобран и принцип работы и характеристики и проверка конденсатора.

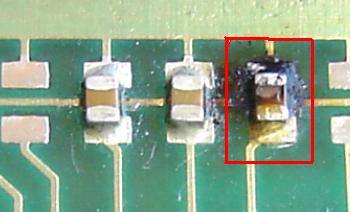

Смотрим резисторы. Маловероятно, но тоже может быть, что с ними проблемы.
Далее обращаем внимание на транзисторы, прежде всего визуальное. Чтобы на них не было теплового пробоя. После можно будет проверить напряжение падения на них, то есть проверить сами транзисторы, что они работают так как надо.
...также по пути смотрим обуглившиеся диоды, любые элементы и контакты, которые могут повлиять на работоспособность. Если нет, то необходимо проверять микросхемы. Как правило здесь уже необходимо знать что смотреть, а также потребуются специальные диагностические приборы, скажем осциллограф, а не просто мультиметр. Необходимо будет знать диаграммы для каждой из контрольных точек на ножках, обычно они приведены либо в принципиальной схеме, либо в даташите. Только после этого можно будет сказать о работоспособности микросхемы и необходимости ее замены.
Здесь я вынужден признаться, что затронул неисправности весьма поверхностно, так как в моем случае, это были поломки связанные с конденсаторами, про которые я и отписался. Если вам это не помогает, то спрашивайте в комментариях, я постараюсь раскрыть тему других радиодеталей в отдельной статье.
