Люстра, один из основных видов светильников применяемых для освещения в жилых помещениях. Именно он является центральным и значимым, то есть главным, если можно так сказать. Именно от него мы получаем в комнате большего всего света. Все это говорит о том, что не одно нормальное жилое помещение не обойдется без люстры. А какие перед нами встают задачи, которые мы должны решить для того чтобы подвесить люстру?
Первое это купить люстру. Здесь надо знать что вам надо и для какой комнаты люстра будет предназначена. Этот вопрос не более чем разрешение личных амбиций и предпочтений, выбора между ценой, возможностью и прагматизмом. В общем об этом в разделе "Дизайн квартиры".
А вот вторая проблема нас занимает куда более. Это непосредственный процесс монтажа люстры, при этом не только механическая установка, но и электрическая проводка до нее. Именно эту тему мы и разберем в нашей статье.
Как повесить люстру самому своими руками на потолке (2 варианта крепления крюк или планка) - механическое крепление
Подвесные светильники прикрепляют к перекрытиям на крюках. Производители выпускают несколько видов крюков и других приспособлений для крепления светильников к перекрытиям, выполненных как для многопустотных плит, так и для монолитной конструкции. Так, крюки У623Б применяют для подвески светильников массой до 15 кг к многопустотным плитам перекрытий. В зависимости от размера этих плит опорные планки могут переставляться на оси. Концы крюков изолируют колпачком. Крюки У625, У629, размером соответственно 155 и 215 мм, стальные, с металлическим покрытием, используют для подвески светильников массой до 7 кг к сплошным плитам перекрытий.
По сути люстры могут крепиться двумя способами.
Первый, когда в плите установлен крюк. Такой способ был очень популярен в СССР, надо сказать это надежно и актуально до сих пор. А вот второй вариант, когда люстра крепиться с помощью планки к той же плите. Вначале устанавливаем планку, а затем с помощью крепежа крепим и саму люстру к этой планке. Но обо всем по порядку...
Крепление люстры на крюк... (1 вариант)

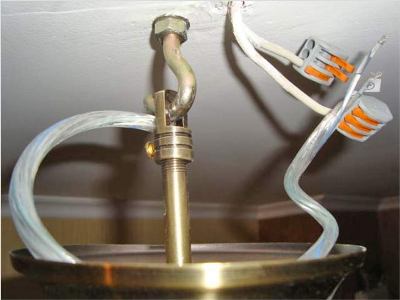

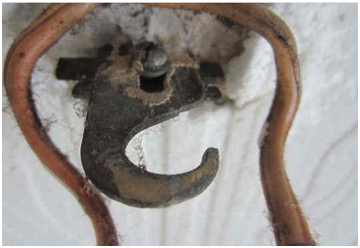

Именно вот такой крюк мы часто привыкли наблюдать в наших домах, которые были построены еще во времена СССР. Ну, что, очень даже не плохо! Хотя проводку надо бы уже и поменять...

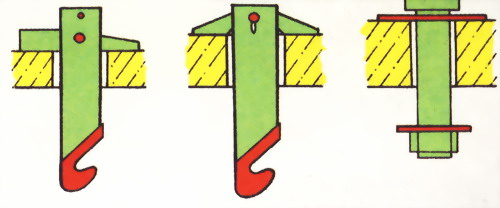

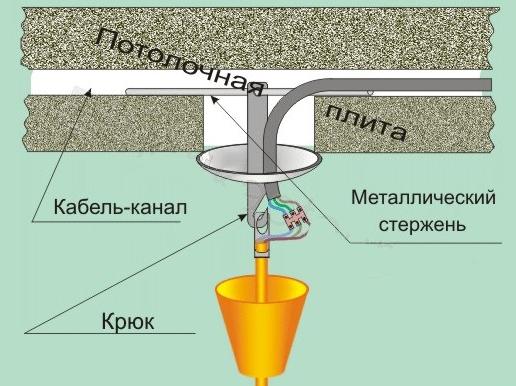

Обычно крюк вставляется в полость в плите, вот таким образом.
Во время подготовительных работ намечают место установки светильника (люстры), пробивают отверстие. Вставляют крюк, так чтобы он своим хвостовиком фиксировался в нем.

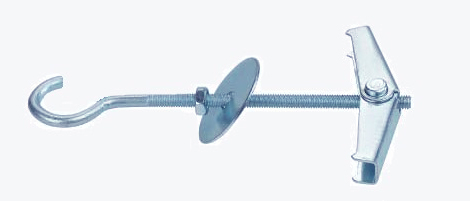

Это вроде "бабочки", как дюбель гвозди для гипсокартона. "Крылья" крюка раскрываются, и он поджимается гайкой и шайбой.

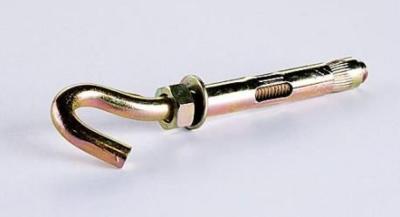

Если плита сплошная, а не полая, то лучше установить другой вид крюка для люстры. Фактически это обычный дюбель для стен, разве что на конце у него не головка под ключ, а крючок.
Именно за этот крючок и будет зацепляться люстра. Вроде того...
Теперь о втором варианте крепления люстры, на планку.

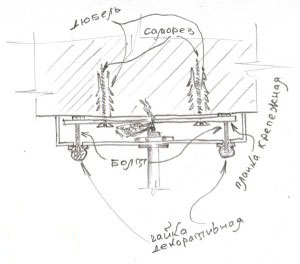

Крепление люстры на планку с болтами (2 вариант)
Этот вариант распространен для небольших китайских люстр. Надо отметить, что он тоже вполне надежен и эффективен. Вначале с помощью саморезов (дюбелей) к плите крепиться планка, а затем к ней прикручивается сама люстра.

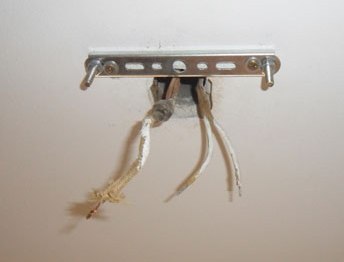

Вот так выглядит закрепленная планка, перед тем как установить люстру на потолок. (Планка хороша, но проводочка так себе...)
На самом деле, вариантов крепления люстры более чем много, здесь надо каждый раз подходить индивидуально, отталкиваться от ваших исходных. Мы лишь рассказали вам о самых распространенных вариантах. Кроме механической части работ, при установке люстры, вам необходимо будет также и подключить ее к проводам, об этом далее.
Как подключить люстру самому своими руками к электросети (цветовая маркировка проводов для подключение люстры)
Итак, мы подразумеваем, что провода уже брошены до люстры. То есть проброшены в плите, не важно каким способом. Если это полая плита, то проще всего пустить проводку в одной из ее пустот. Хорошо если у вас проводка сделана по стандарту, не так как вы видели ее выше. Там, конечно, надо подумать над тем, чтобы поменять прежде проводку, а затем приступить к установке люстры.
Так вот, если у вас все сделано по стандарту, то каждый из проводов определенного цвета, проведенный до люстры, имеет свою смысловую нагрузку. То есть каждый провод надо подключить в определенном порядке, а не так как вам захочется.
Здесь надо определить прежде всего где фаза, где ноль, а где земля. Так как же определить, где здесь фаза, где ноль где ноль, а где земля, исходя из цвета провода? Очень легко. Если исходить из принятого стандарта по цветовой маркировке проводов, то получается следующее:
- синий - ноль;
- черный, белый, коричневый или красный - фаза;
- желтый или зелено желтый - земля.
Особенно эта маркировка по цветам актуальна при подключении двух групп ламп. Тогда надо знать наверняка, где тут фаза, а где ноль. В противном случае подключить люстру наугад наверняка не удастся. Также если вы подключитесь к земле, по незнанию, то ничего хорошего тоже не произойдет. Если у вас проводка как ниже...

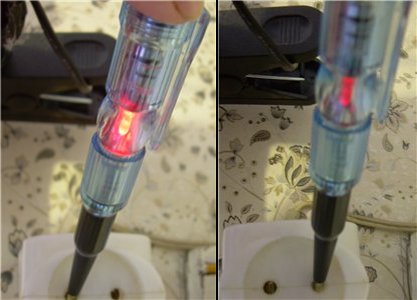

...то здесь прежде придется определить фазу, а лишь потом приступить к подключению самой люстры. Проще всего определить фазу с помощью электрической индикаторной отвертки.
Приставляем отвертку к проводу и смотрим на нее. Если она загорелась, то это фаза, если лампа в ней загорелась в пол накала или совсем не загорелась, то это земля или ноль. Теперь, когда определили фазу, подключаем люстру.

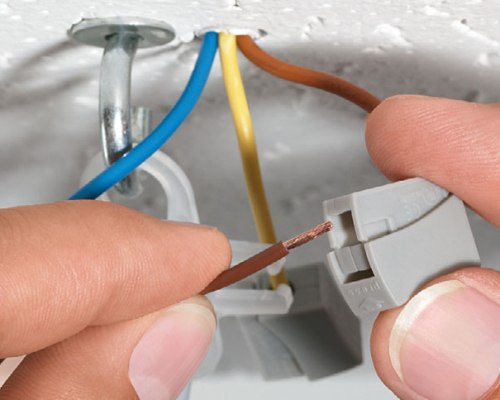

Подключить провода можно самым разным способом, используя колодки, зажимы, скрутки и изоленту. Более подробно о способах соединения проводов можно узнать из статьи "Как соединить провода в квартире или доме".
Когда провода непосредственно подведены к люстре, остается лишь правильно их подключить. Далее как раз мы и рассмотрим схему подключения люстры для 1 и 2 групп ламп. Именно такие варианты является самыми распространенным для наших комнатных люстр в квартире и доме.

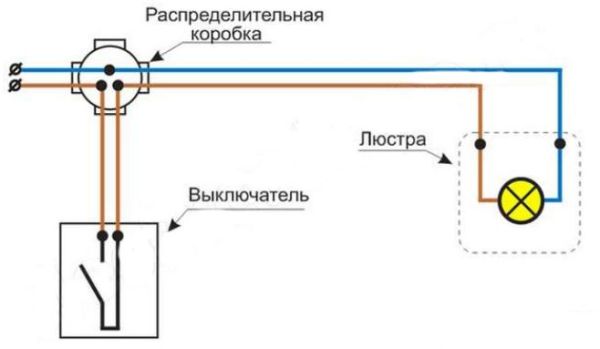

Подключение люстры к 2 проводам - 1 группа лампа
Первый вариант походит для небольших комнат или для кухни. Именно там применяется такая простая схема с двумя проводами. Коричневый фаза, как мы уже говорили, она обрывается выключателем, а синий ноль.
Обычно в выключателе обрывается именно фаза. Такая практика применима для всех электроприборов в доме, будь то приборы освещения или дверной звонок.

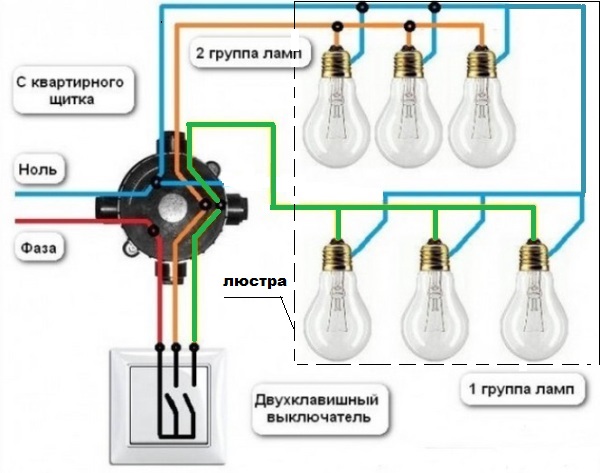

Подключение люстры к 3 проводам - 2 группы ламп
Второй вариант характерен для подключения люстры в больших комнатах, вроде гостиной или в коридоре.
Здесь принцип тот же самый. Выключателем ограничивается подача фазы на люстру. Фаза ограничивается для того, чтобы можно было без проблем поменять лампы, не подвергая свою жизнь опасности, при этом не отключая освещение во всей квартире, а только на выключателе.
Для питания осветительных приборов должны использоваться провода с медными жилами сечением не менее 0,5 мм2 внутри зданий и 1 мм2 вне зданий. Более подробно о выборе сечения провода можно узнать из статьи "Выбор сечения провода исходя из мощности нагрузки". Металлические корпуса светильников общего освещения с лампами ДРЛ, ДРИ, ДНаТ и люминесцентными следует занулять с помощью перемычки между нулевым проводом и заземляющим винтом светильника.
Хотя и в этой статье все довольно понятно, тем не менее, мы хотели вам предложить также ознакомиться с другими статьями по теме:
- "Подключение двухклавишного выключателя";
- "Как включать выключать люстру в 2 разных местах помещения или подключение проходного выключателя";
- "Управление люстрой по двум проводам (схема подключения)".
Быть может в них вы найдете ответы на те вопросы, которые мы ненароком могли пропустить здесь.
