Хлеба и зрелищ – так сказал римский поэт - сатирик Ювенал и в чем то, был абсолютно прав. Современное общество, и в частности современный человек, уже никак не может обойтись без пафосных картинок, шокирующих видеосюжетов, захватывающих фильмов, комедийных сценок. Одна из таких «стихий», способных обеспечить нам доступ в мир зрелищ - это телевидение. Но и здесь мало иметь телевизор, надо чтобы у него была еще и антенна. Ведь без хорошей антенны, радиоволны также трудно поймать, как рыбу на крючок без приманки. Для чего нужна антенна, говорить не то что прозаично, тем более, что мы об этом практически уже упомянули, а более неуважительно к нашему читателю. Так что, пропуская описание цели назначения антенны, приступим к описанию ее создания. Именно о том, как сделать антенну своими руками, мы и хотели рассказать в данной статье.
Далее будет приведен один из самых простых и что немаловажно, доступных способов позволяющих сделать комнатную антенну для вашего телевизора. Делается она практически из ничего, вернее – 2 пивных банки, саморезы, плечики для одежды, провод и штекер.
Антенна для телевизора своими руками из пивных банок

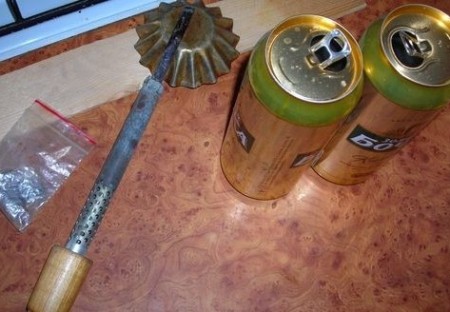

Итак, нам понядобяться пару банок из под пива, паяльник, телевизионный кабель, припой и кое-что еще. Об этом по ходу нашего повествования.

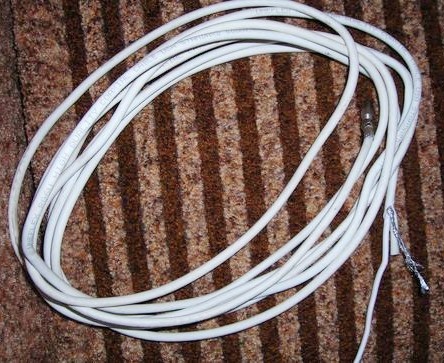

Здесь на до знать в какой последовательности и что делать, чтобы получить столь желанную телевизионную антенну. Если говорить о требованиях к материалам, используемых для изготовления антенны, то прежде всего, купите хороший телевизионный кабель. Хороший телевизионный кабель подразумевает сопротивление 75 ом на метр, прочную центральную жилу и плотное сплошное двойное экранирование. Сколько купить кабеля зависит от места размещения антенны, но знайте, чем длиннее кабель, тем больше «полезного» сигнала будет гасится в нем. (правило четко работает для МВ волн). Для ДМВ оно также действует, но не столь критично.

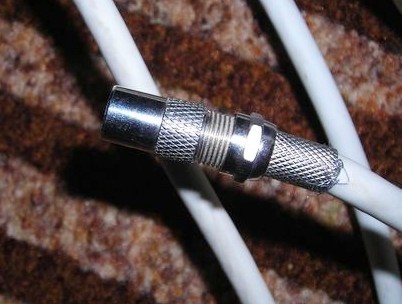

Итак, делаем разделку под штекер и устанавливаем его на провод.
Штекера сейчас такие, что даже не требуют пайки, поэтому все будет зависеть от точности ваших резов и размеров (диаметра) кабеля. На фото не очень удачный вариант установки штекера на кабель идущий до антенны, постарайтесь сделать получше. В принципе, более подробно об установке штекера на телевизионный кабель можно узнать из статьи "Как установить штекер на кабель для подключения к телевизору".

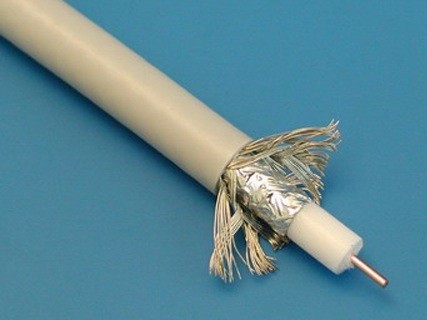

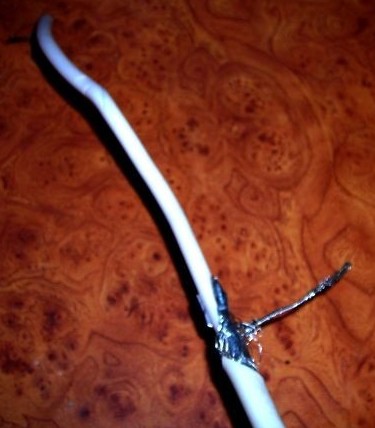

Далее, начнем работать со вторым концом телевизионного кабеля. Здесь необходимо 2 проводника кабеля вывести один с самого краю, а второй примерно через 10-15 см. Первый проводник считается сердцевина, второй экранирование. Здесь также будет нужна аккуратность, чтобы не прорезать лишние слои изоляции и проводники. В итоге, от качества каждой и суммарно всех работ, будет зависеть эффективность антенны и четкость приема телевизионных каналов – помните об этом. На фото ниже видно, как отведен первый и второй проводник от кабеля. Верхняя изоляция снята на расстояние 10-15 см от края кабеля.
Теперь о пивных банках. Мы не знаем какое пиво вам по карману и по душе, но банки нужны больше. Повторимся, не много, а большие. 0,75 хорошо, а литровые еще лучше. Что-либо насчет больших 5 л бочонков из пива сказать сложно. Это уже пожалуй выйдет за «рамки» комнатной антенны. После употребления пива, баночки промойте в воде и просушите, чтобы от них не исходил аромат хмельного напитка. Такой запах радиоволны волны не притянет, а мух наверняка.

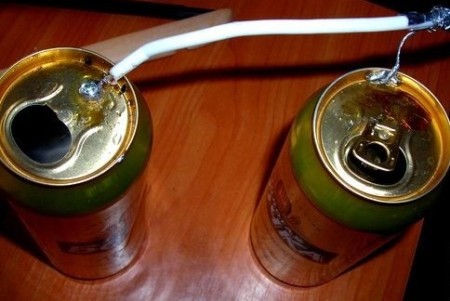

Теперь берем кабель, который мы подготовили ранее. Маленькими саморезами прикручиваем один проводник к торцу первой банки, другой к торцу второй. Для улучшения контакта между корпусом банки и саморезом воспользуйтесь припоем. Залейте все возможные зазоры, чтобы улучшить контакт.

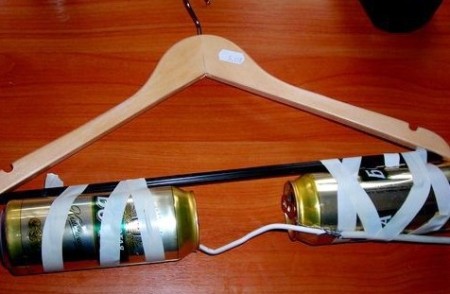

Теперь наша антенна почти готова, не хватает каркаса для того, чтобы базировать банки между собой и за что закрепить антенну, к чему-либо. В нашем случае каркасом выступили плечики для одежды. Для этого есть все критерии "ЗА". Низкая цена, доступность, должная жесткость и размеры. Да, еще и крючок, чтобы все сразу повесить на выбранное место.
Итак, банки располагаем на одной прямой, так чтобы они были симметричны относительно центра. Немного "поиграйтесь" с расстоянием между ними, так как от этого будет зависеть качество приема сигнала. Закрепить банки можно скотчем или изолентой. Примерное расстояние для банок на антенне составляет порядка 75 мм.
В итоге, получаем не хитрую, но функциональную вещь – комнатную телевизионную антенну из пивных банок. Конечно, такая антенна способна работать только в зоне уверенного приема телевизионного сигнала. Это не антенна для приема сигнала за 20 км от города, это всего лишь то, что незначительно сделает прием более уверенным, но не идеальным.
Профессионалы, пожалуй, уже ехидно смеются над этой статьей и антенной, ведь по факту для телевизионной антенны требуется строгий и точный расчет ее элементов, в зависимости от принимаемый длины волны. В этом они абсолютно правы. Но этот расчет не всегда доступен обычному обывателю, что и сподвигает его на подобные авантюры по изготовлению антенн, как в частности для антенны приведенной здесь, из пивных банок.
Далее, мы рассмотрим уже более серьезный вариант. Прежде всего, его большой плюс в том, что здесь будет рассказано о том, как сделать антенну по всем правилам, с учетом физических особенностей распространеия радиоволн.
Радиоволны принимаемые антенной для телевизора
Раз уж мы забрались так далеко, то необходимо хотя бы сказать об азах, ведь как же иначе!? Радиоволны телевизионных каналов аналогового сигнала распространяются в диапазоне метровых (МВ) и дециметровых волн (ДМВ).
По сути это одно и тоже, разве что МВ и ДМВ волны распространяются с разной частотой радиоволны. Метровые волны это с 1 по 21 канал, а ДМВ с 21 по 40 канал. Здесь важно отметить, что в зависимости от длины волны необходимо будет применять соответствующую антенну для МВ или ДМВ волн. Также необходимо сказать, что антенны бывают как комнатные, так и для улицы. Рассмотрим тот и другой вариант.
Комнатные антенны для телевизора свомими руками (МВ и ДМВ)
Комнатная антенна МВ

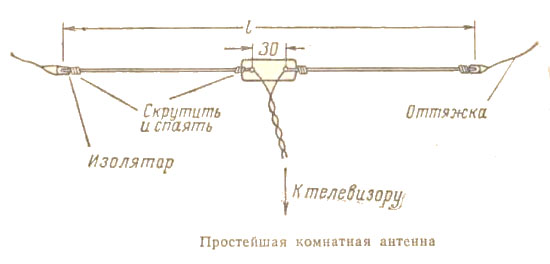

Напряжение магнитных волн в помещении гораздо меньше, чем снаружи. Поэтому комнатные антенны есть смысл применять лишь в непосредственной близости от телецентра. Так простейшую комнатную антенну можно сделать из электрического провода, либо любого другого изолированного проводника. По центру антенны устанавливается изолятор. К нему посредством крепежа (болт - гайка) крепиться два проводника. Концы проводников растянуты таким образом, чтобы они были прямые, словно струны или стержни.
Общая длина проводников, двух плеч антенны, берется согласно длине волны и принимаемому каналу. Эти данные можно взять из таблицы.
| Номер канала | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
| l, мм | 2800 | 2380 | 1848 | 1680 | 1540 | 812 | 784 | 756 | 728 | 700 | 672 | 644 |
Если подобрать длину проводников антенны, согласно просматриваемому телевизионному каналу, то это будет куда эффективнее, нежели пивные банки.
Далее мы приведем еще один вариант комнатной антенны для телевизора, которую вы можете сделать своими руками. Это ДМВ антенна. Не смотр на то, что ДМВ каналы практически не используются, все же вещание еще порой где-то, да ведется. А значит, эту темы мы также не можем обойти стороной. Вот пример ДМВ антенны.

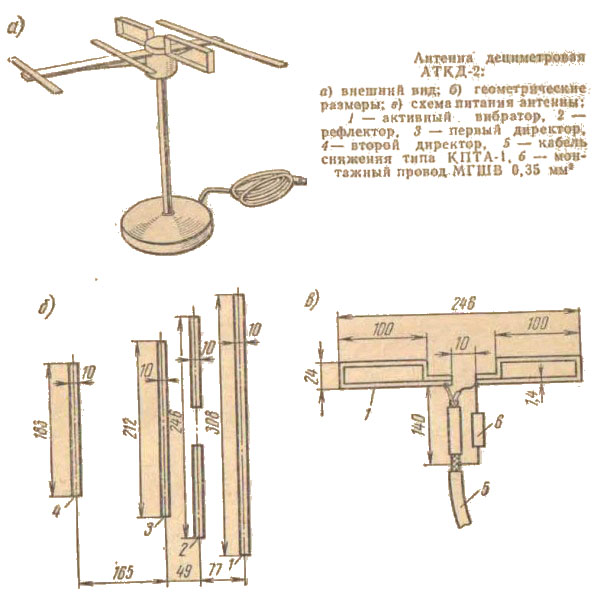

Комнатная антенна ДМВ
Применяемый монтажный провод, упомянутый как КПТА-1, служит для повышения помехоустойчивости антенны. Для этого, как вы видите, на расстоянии 140 мм от края кабеля зачищена изоляция до экрана и припаян этот монтажный провод – петля. Можно применить другой провод сечением 0,35 мм.
Частота принимаемых радиоволн этой антенны будет от 470 до 630 МГц, то есть ДМВ волны.
Все элементы антенны смонтированы на стойке, которая является диэлектриком.
Уличные антенны для телевизора своими руками (МВ)
Антенна - полуволновый линейный вибратор
Эта уличная антенна предназначена для приема телевизионных волн вблизи города 20-30 км. Фактически это аналог простейшей комнатной антенны, про которую мы уже рассказывали чуть ранее, разве что она адаптирована для улицы.
Итак, как мы уже поняли, антенна должна иметь определенные размеры, которые повлият на прием телевизионных радиоволн. Размеры будут зависеть от того, какой из каналов вы собираетсь смотреть. Все размеры для антенны можно посмотреть в таблице.

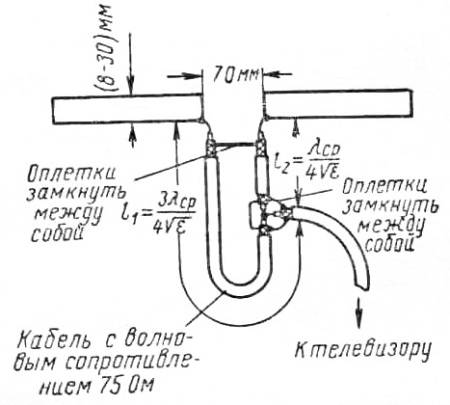

Рис. 1. Антенна - полуволновой линейный вибратор (Представляет собой простейшую телевизионную антенну)
Входное сопротивление линейного вибратора (антенны) равно 73 Ом. Полоса пропускания линейного вибратора зависит от наружного диаметра его трубок и растет с увеличением последнего.
Выбирать D больше 30 мм не следует, так как при его дальнейшем увеличении качество изображения заметно не улучшается, а вес и габариты антенны увеличиваются.

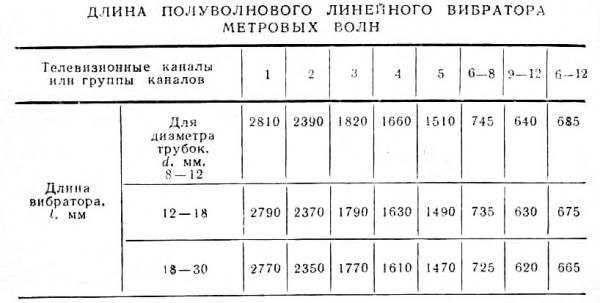

В табл. 1 приведены размеры элементов линейного вибратора. Зазор А между торцами трубок равен 50-70 мм.
Антенна подключается к телевизору с несимметричным 75-омным входом при помощи коаксиального кабеля (РК-75-4-15, РК-75-9-12 и т. д.) Кабель соединяют с антенной через специальное симметрирующее устройство (см.рис. 2).

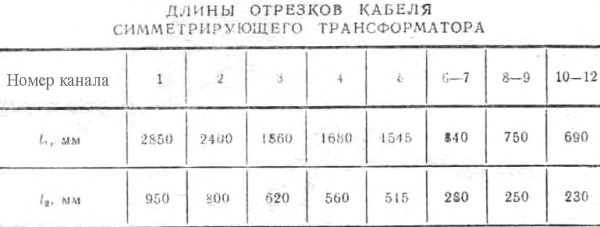

Необходимые размеры элементов согласующих устройств выбирают согласно табл. 2.
Антенну изготавливают из стальных, алюминиевых или латунных трубок и металлических полосок. Для крепления трубок антенны к металлической или деревянной мачте применяют фарфоровые изоляторы, текстолит.
Антенну - полуволновый вибратор применяют в условиях ближнего приема, об этом м уже говорили. (20-30 км). Этот вариант антенны, конечно, более трудоемкий, чем комнатная антенна, но эффективность ее будет значительно выше. Для приема телевезионных передач вдали от города, вернее от передатчика, применяют антенну "волновой канал".
Антенна "волновой канал" МВ и ДМВ своими руками расчет и схема
На больших расстояниях от передатчика, то есть телецентра, это порядка 40-90 км, используются антенны типа «волновой канал». У таких антенн очень хороший коэффициент усиления, но при этом требуется строгая направленность. Если же использовать такую антенну в населенных пунктах, то это позволит снизить помехи от смежных источников, тем самым улучшить картинку изображения.
Антенная «волновой канал» по своей структуре состоит из активного петлевого и линейного вибратора. О линейном вибратора мы рассказывали в предыдущих абзацах. Размер антенны подбирают исходя из соображения усиления сигнала, чем дальше, тем более сложная будет антенна. Также количество директоров способно улучшить принимающие свойства антенны, за счет изменения ее чувствительности к направленности на передатчик.
однако большое увеличение числа директоров ведет к уменьшению полосы пропускания. Здесь надо найти «золотую середину». Так на каналах МВ диапазона применяют 3, 5 и 7 элементные антенны.

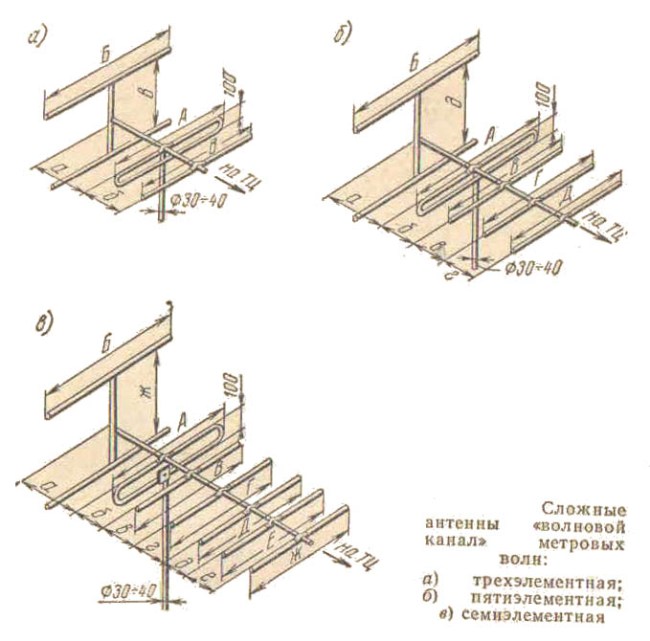

Геометрические размеры таких антенн типа «волновой канал» приведены в таблице. При этом для 1-5 канала используются в конструкции трубки размером 18 мм, а для 6-12 канала 12 мм.
| № телеканала | Размеры в мм, для трехэлементной антенны "волновой канал" | |||||
| А | Б | В | а | б | в | |
| 1 | 2710 | 3040 | 2360 | 880 | 595 | 800 |
| 2 | 2300 | 2580 | 2000 | 750 | 505 | 800 |
| 3 | 1780 | 2000 | 1550 | 580 | 390 | 800 |
| 4 | 1620 | 1820 | 1410 | 530 | 355 | 800 |
| 5 | 1480 | 1660 | 1290 | 480 | 325 | 800 |
| 6 | 795 | 900 | 695 | 260 | 175 | 550 |
| 7 | 165 | 860 | 665 | 250 | 170 | 550 |
| 8 | 735 | 825 | 640 | 240 | 165 | 550 |
| 9 | 705 | 795 | 615 | 230 | 155 | 550 |
| 10 | 680 | 765 | 590 | 225 | 150 | 550 |
| 11 | 650 | 730 | 570 | 220 | 145 | 550 |
| 12 | 630 | 705 | 550 | 205 | 140 | 550 |
| № телеканала | Размеры в мм, для пятиэлементной антенны "волновой канал" | |||||||||
| А | Б | В | Г | Д | а | б | в | г | д | |
| 1 | 2780 | 3150 | 2520 | 2510 | 2450 | 1210 | 735 | 705 | 750 | 800 |
| 2 | 2350 | 2660 | 2135 | 2125 | 2070 | 1040 | 625 | 595 | 630 | 800 |
| 3 | 1800 | 2035 | 1630 | 1620 | 1580 | 780 | 475 | 480 | 480 | 800 |
| 4 | 1620 | 1830 | 1470 | 1460 | 1420 | 700 | 425 | 430 | 430 | 800 |
| 5 | 1490 | 1680 | 1350 | 1340 | 1300 | 645 | 390 | 395 | 395 | 800 |
| 6 | 810 | 915 | 730 | 725 | 710 | 350 | 215 | 215 | 215 | 550 |
| 7 | 780 | 880 | 705 | 700 | 680 | 340 | 205 | 205 | 205 | 550 |
| 8 | 740 | 840 | 670 | 665 | 650 | 325 | 195 | 195 | 195 | 550 |
| 9 | 715 | 810 | 650 | 645 | 625 | 310 | 190 | 190 | 190 | 550 |
| 10 | 690 | 780 | 625 | 620 | 600 | 295 | 180 | 180 | 180 | 550 |
| 11 | 660 | 750 | 60 | 595 | 585 | 285 | 175 | 175 | 175 | 550 |
| 12 | 635 | 720 | 575 | 570 | 550 | 270 | 170 | 170 | 170 | 550 |
| № телеканала | Размеры в мм, для семиэлементной антенны "волновой канал" | ||||||||||||
| А | Б | В | Г | Д | Е | Ж | а | б | г | д | е | ж | |
| 1 | 2760 | 3220 | 2200 | 2180 | 2160 | 2130 | 2105 | 1180 | 415 | 845 | 870 | 905 | 800 |
| 2 | 2340 | 2730 | 1870 | 1850 | 1830 | 1810 | 1790 | 910 | 350 | 715 | 735 | 765 | 800 |
| 3 | 1810 | 2120 | 1450 | 1430 | 1415 | 1400 | 1380 | 710 | 275 | 560 | 570 | 595 | 800 |
| 4 | 1650 | 1920 | 1320 | 1300 | 1290 | 1270 | 1260 | 645 | 250 | 505 | 520 | 540 | 800 |
| 5 | 1510 | 1760 | 1200 | 1190 | 1180 | 1160 | 1150 | 590 | 225 | 460 | 475 | 495 | 800 |
| 6 | 710 | 925 | 700 | 655 | 620 | 565 | 520 | 310 | 125 | 385 | 400 | 425 | 550 |
| 7 | 680 | 885 | 670 | 625 | 595 | 540 | 500 | 295 | 120 | 370 | 385 | 405 | 550 |
| 8 | 650 | 850 | 640 | 600 | 570 | 520 | 480 | 285 | 115 | 355 | 370 | 390 | 550 |
| 9 | 625 | 815 | 620 | 575 | 545 | 500 | 460 | 275 | 110 | 340 | 350 | 375 | 550 |
| 10 | 600 | 785 | 595 | 555 | 525 | 480 | 440 | 265 | 105 | 325 | 330 | 360 | 550 |
| 11 | 580 | 755 | 570 | 535 | 505 | 460 | 425 | 255 | 100 | 315 | 325 | 345 | 550 |
| 12 | 560 | 730 | 555 | 515 | 485 | 445 | 410 | 245 | 95 | 305 | 320 | 335 | 550 |

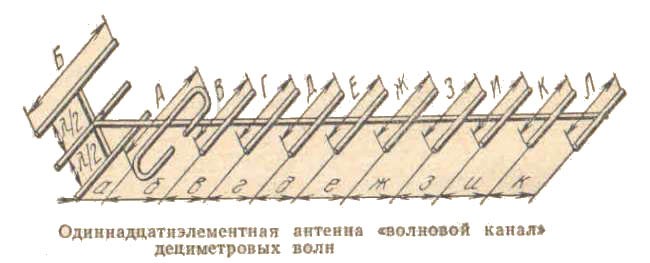

А вот для ДМВ волн применяется 16 элементная антенна. Диаметр трубок 6-10 мм, а для стрелы 14-16 мм.
Для нее размеры приведены также в таблице.
| № телеканала | Размеры в мм, для 11-элементной антенны "волновой канал" ДМВ | ||||
| 21-25 | 26-30 | 31-35 | 36-40 | 21-40 | |
| А Б В Г Д Е Ж З И К Л а б в г д е ж з и к л |
308 377 293 290 287 283 279 276 272 269 265 140 72 92 104 121 132 133 134 136 137 240 |
284 348 270 267 264 260 257 254 251 248 245 129 67 85 96 112 122 123 124 126 127 240 |
264 324 252 249 246 243 240 237 234 231 228 120 62 79 89 104 113 114 115 117 118 240 |
247 303 235 232 229 226 223 220 217 214 210 112 58 74 83 97 105 106 107 109 110 240 |
274 336 261 258 255 252 249 246 243 240 237 125 64 82 92 104 117 118 119 121 122 240 |
После того как антенна готова, необходимо будет протянуть телевизионный, антенный кабель от нее до телевизора. Об этом в статье "Подключение телевизора к антенному кабелю через штекер".
