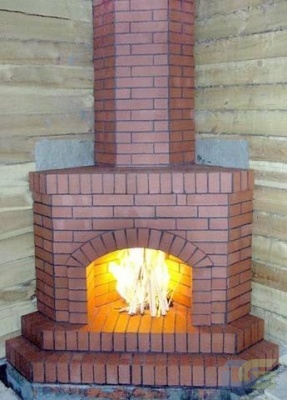

Плюсом угловых каминов является компактность размещения в комнате. Камину как и печи нужен фундамент. Опалубку можно залить по классической схеме с использованиеми цементного раствора и арматуры. Уровень бетонного фундамента не должен доходить до уровня пола на 10 см.
После того как раствор затвердеет, прокладываем два слоя гидроизоляции и на нее на цементном растворе укладываем два ряда кирпичей. Теперь нулевой ряд кладки фундамента находится на 3-4 см выше уровня пола помещения и позволит окантовать камин плинтусом.
Кладка камина
По длине в его боковые стенки укладываются 3 с половиной кирпича (88,5-89 см). Но прежде чем приступить к кладке, на стене к которой будет примыкать камин необходимо установить отражающий экран, его можно выполнить из листа оцинковки размером 1000x2000 мм. Экран устанавливается так, чтобы его верхний край на 35-36 см. был выше уровня нижнего ряда каминной топки.
Стенки камина в нашей конструкции отдаляем от защитного экрана на 7-8 см. Таким образом, помещения надежно защищены от пожара. Поскольку угловой камин треугольный, то часть верхнего ряда фундамента перед фасадной частью камина выполняет еще и роль предтопочного листа.
Уложив 1-й ряд на глиняном растворе, необходимо тщательно промерить длину каждой боковой стенки и их взаимную перпендикулярность.

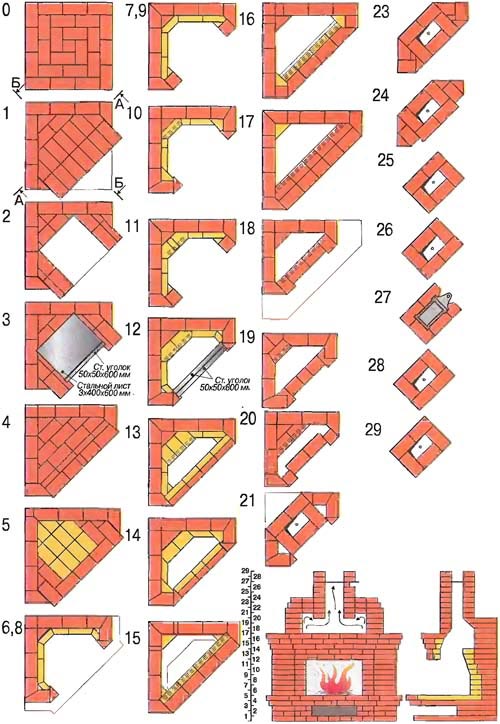

2-й и 3-й ряды образовали нишу для дров, которая затем была перекрыта двумя рядами кирпичей с небольшим (2 см) напуском верхнего ряда над нижним по фасаду камина. Боковой напуск кирпичей при этом получился чуть больше 3-4 см. 5-й ряд в топливнике выкладываем шамотным (жаропрочным) кирпичом, поскольку он непосредственно контактирует с пламенем. Внешняя арка углового камина сделана в размер (630x490 мм), а глубина топливника- 460мм. Следует отметить, что основная сложность в кладке связана с большим количеством резов и точной подгонкой кирпича в местах их перевязки. На порядовках хорошо видна вся схема этих перевязок.
Перекрытие портала камина (12-й ряд) несколько более сложно. Внутреннюю часть делаем из шамотного кирпича, а внешнюю - из облицовочного. Соответственно пришлось использовать для усиления жесткости конструкции металлические уголки 50x50x800 мм. Кирпичи, устанавливаемые непосредственно на уголки, необходимо связать глиняным раствором лишь с торцов. В некоторых местах кладки (5-й и 16-й ряды), чтобы сохранить равномерный шов, кирпич пришлось подрезать по длине.
Когда была сформирована полка углового камина, можно выполнить декоративную часть камина, примыкающую к трубе, без перевязки (21-й и 24-й ряды). Исходя из конфигурации углового камина, задвижку устанавливаем на 27-м ряду сбоку. Чтобы ею было удобно пользоваться, срезаем четверть с кирпича под задвижкой.
Угловой камин размещен так, что он весь открыт взгляду, и трубу необходимо выводить в потолочное перекрытие без разворота. Если расположение потолочных балок не позволит сделать распушку трубы. Тогда, для предотвращения прорыва горячих газов в районе прохода трубы у межпотолочных перегородок, необходимо выполнить обвязку листовым железом либо фольгой.
