Размер печи в плане 1020*640 мм, высота (при толщине швов 5 мм) 2240 мм, теплоотдача 3250 Ватт при двух топках в сутки. Печь применяется для обогрева помещения и приготовления пищи, устанавливается на кухне с выходом задней стенки в отапливаемую комнату. Печь представляет собой миниатюрную кухонную плиту с обогреватекльным устройством, расположенным над плитой. Дымовые газы из топочной камеры, ограниченной чугунным настилом, через подвертку и вертикальный канал поступают в обогревательное устройство колпакового типа с насадкой, отдав тепло, опускаются вниз и через отверстия на перемычке уходят в дымовую трубу. В теплое время года открывается задвижка "летнего хода" и дымовые газы из топочной камеры через подвертку уходят в дымовую трубу. Отопительное устройство не нагревается.
Варочная камера печи Ш-5 закрывается металлическими дверками при желании можно дверки не устанавливать, рамка из стального уголка рисунок ниже устанавливается обязательно, так как на нее и дополнительный уголок опирается кирпичная кладка перемычки и обогревателя. Варочная камера перекрывается по двум полосам стали размером 50*5*550 мм. Для гигиены и удобства эксплуатации печи на уложенные полосы можно положить лист оцинкованного железа размером 550*550 мм, после чего ведут кирпичную кладку. Для проветривания варочной камеры устанавливается малогабаритная прочистная дверка, которая должна закрываться герметически.
Вместо варочной камеры печь Ш-5 можно выложить с тепловым шкафом. Кладка печи с тепловывм шкафом дается порядовками 20-28 рядов, остальные ряды и перекрыша остаются без изменений. Тепловой шкаф духовка изготавливается размером 450*320*280 мм согласно чертежу ниже.
Тепловой шкаф не используется для приготовления пищи, температура в нем не высокая, так как он устанавливается в обогреватель а омывающие его дымовые газы уже отдали свое тепло. Он используется для разогрева пищи, поддержания ее в горячем состоянии и сушки овощей и фруктов.

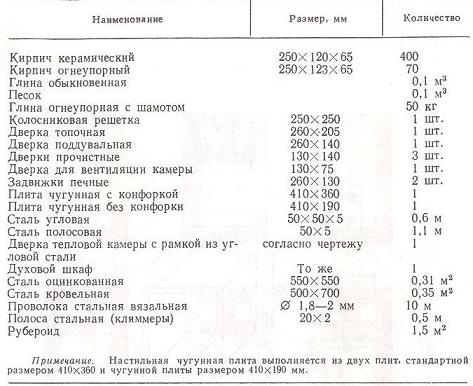

Таблица 1 Материалы используемые при кладки печи

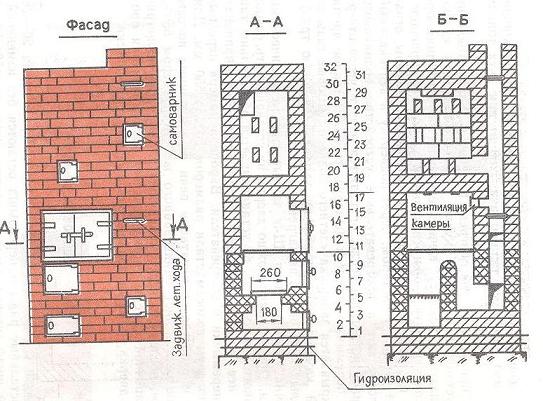

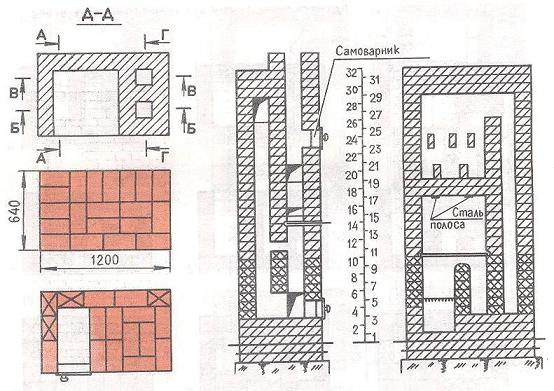

Габариты и внешний вид печи с варочным шкафом

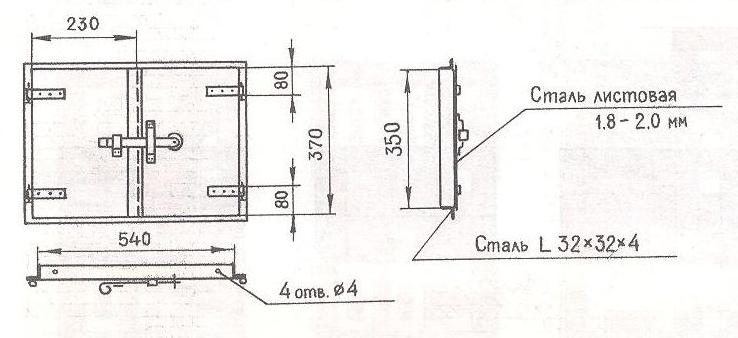

Варочный шкаф печи

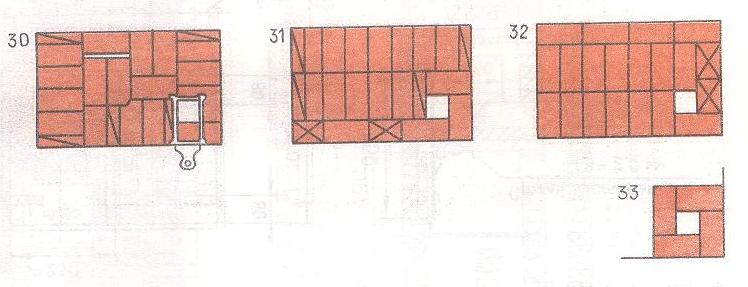

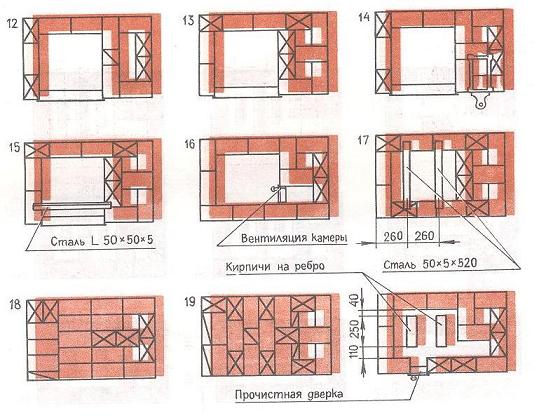

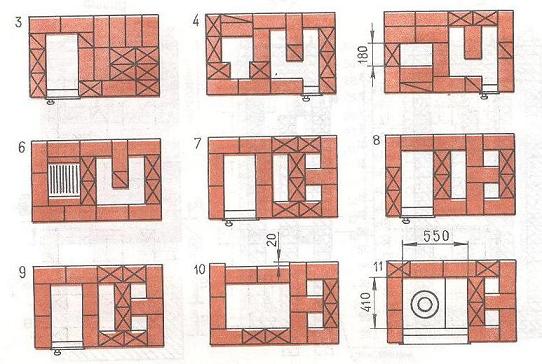

Порядовая кладка печи

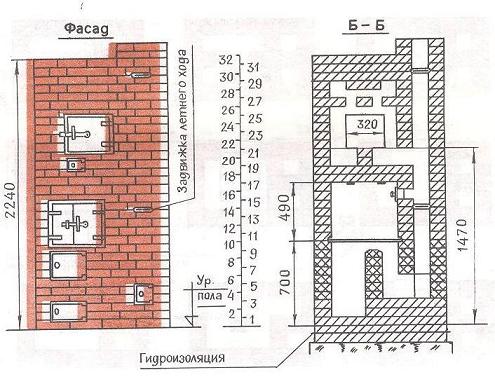

Габариты и внешний вид печи с тепловым шкафом

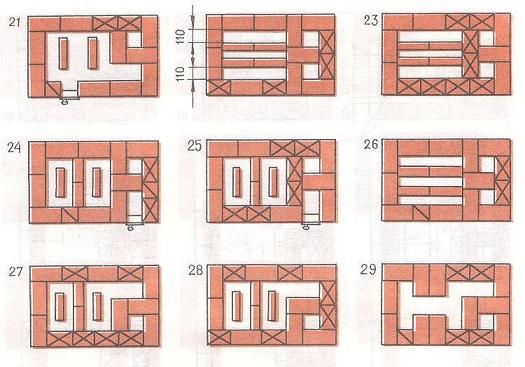

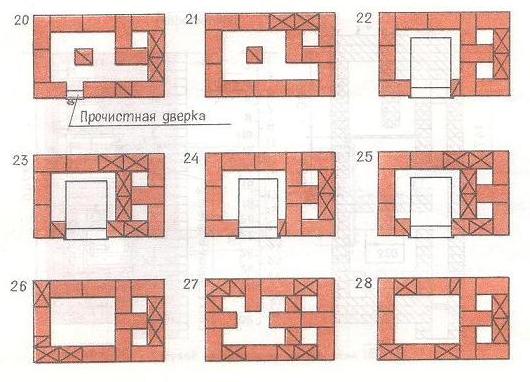

Кладка рядов с 20 по 28 под тепловой шкаф

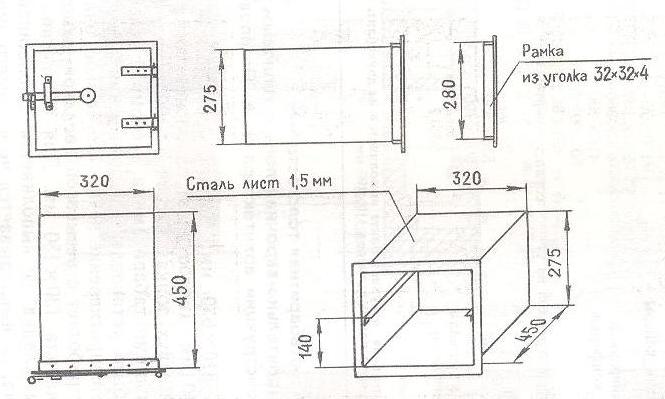

Тепловой шкаф печи
