Размер в плане 510*630 мм. Высота при средней толщине швов 5 мм – 1960 мм. Теплоотдача: при одной топке в сутки 850 Ккал/час, при двух топках в сутки 1300 Ккал/час. Печь отличается небольшими габаритами и экономной эффективной работой, может быть установлена в помещении с высотой до 2,5 метров. Печь обладает очень низким внутренним сопротивлением, она хорошо растапливается и работает с невысокой дымовой трубой с сечением канала 130*130 мм. Для увеличения объема варочной камеры печи кладка может быть выполнена в толщину четверть кирпича, но должна быть выполнена не из целого кирпича, кладкой на ребро а из тесанного плашмя, это обеспечит угловую связку и прочность конструкции для 10,11,12,13 и 14 ряда.

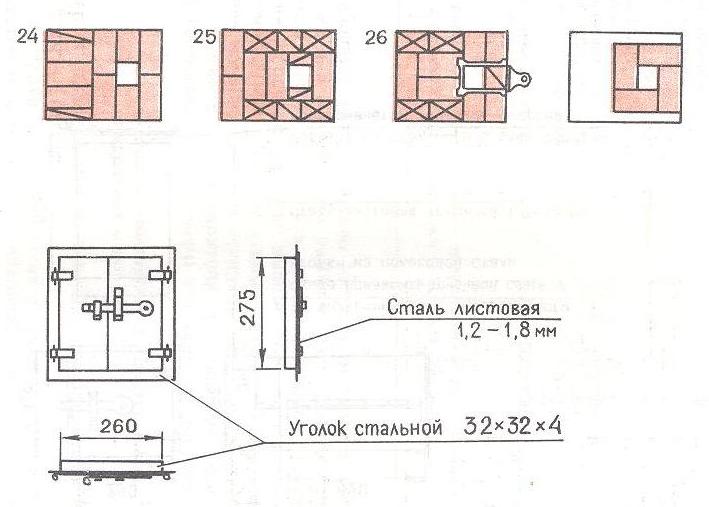

Варочную камеру можно закрыть металлической дверкой. Чертежи для изготовления рамки с дверкой прилагаются. Если нет возможности изготовить рамку с дверкой, перекрытие отверстия варочной камеры выполняется по стальному уголку размером 32*32*300 мм, уложенному на 13 ряд кладки. Вентиляция варочной камеры осуществляется через отверстие в боковой стенке с малогабаритной чугунной дверкой. Тепловой шкаф нестандартный, размеры его даны на рисунке ниже.

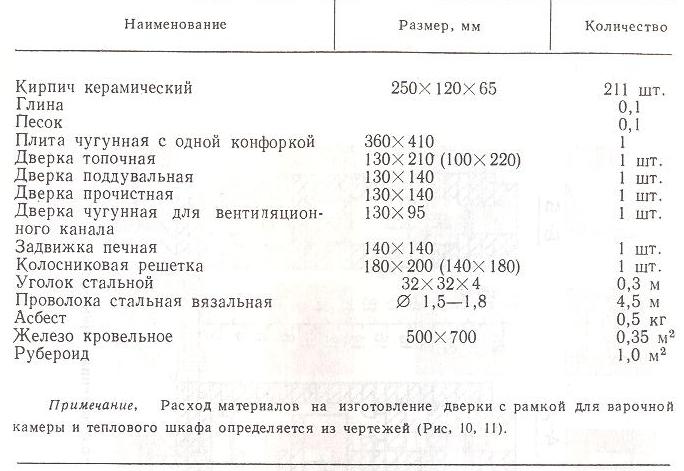

Материалы и печные приборы применяемые для кладки печи

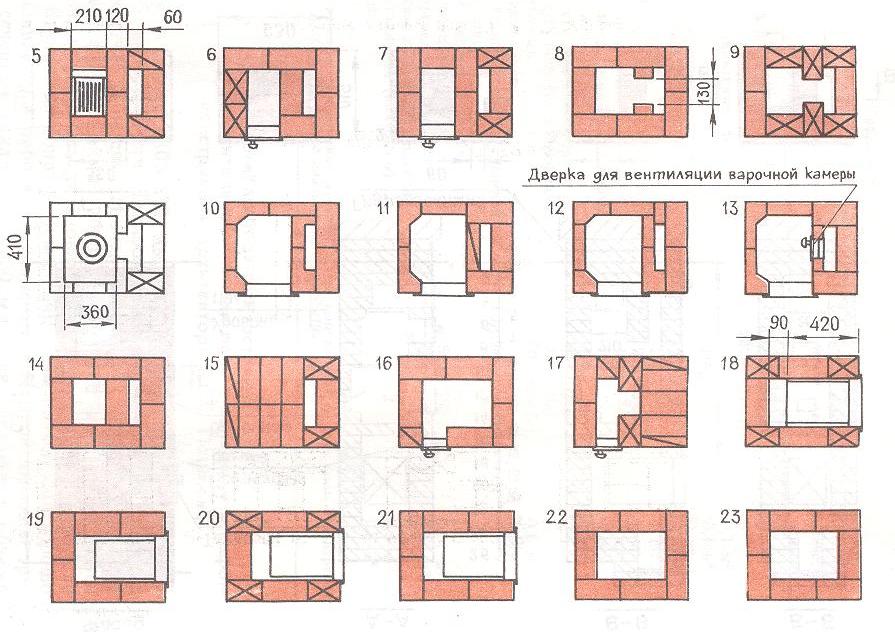

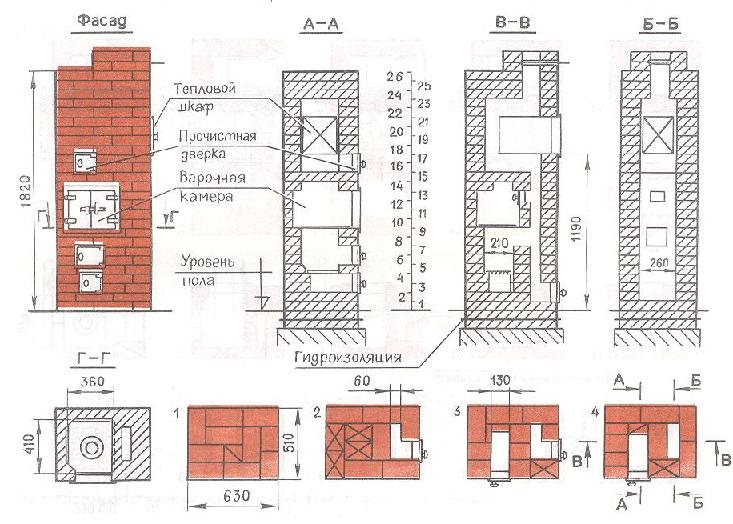

Внешний вид, габаритные размеры печи и порядовая кладка

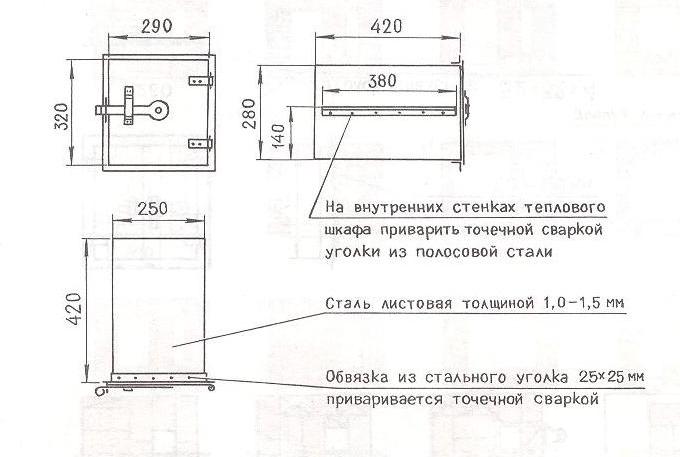

Варочный шкаф печи
