Один из самых дешевых способов пробурить скважину - это бурение скважины посредством собственных сил, вручную. При этом и инструмент можно изготовить самому. О том, как это сделать и в какой последовательности мы и расскажем в нашей статье.
Прежде всего, затроенм тему инструмента, ведь без него как без рук никуда. На самом деле весь инструмент не столь уж сложен, сделать его, как мы уже говорили можно самим.
Инструменты и материалы необходимые для бурения скважины вручную
Основным инструментом используемым для бурения скважины, может послужить рыбацкий бур с усиленной зарезающейся частью. На заходных кромках архимедова винта навариваются усиленные резцы, с режущей частью. Это может быть металлическая шинка или как в нашем случае элементы обычного напильника. Заточить резцы можно угловой шлифовальной машинкой - болгаркой.
Рис. 1 Самодельный бур для бурения скважины.
Также необходима будет лопата, щебенка, тележка для вывоза грунта, насос с шлангом для "раскачки" скважины, бочка или что то аналогичное, на что можно вставать и на высоте проворачивать бур.
Подготовка трубы для спуска в скважину после бурения
Труба должна быть подготовлена до конца бурения скважины. Это связано с тем, что скважину очень быстро затягивает и спуск необходимо производить сразу же после того, как извлекли бур. Диаметр трубы должен быть меньше диаметра бура на 50-80 мм.
Тело трубы размечается в месте, где необходимо будет просверлить отверстия. Как правило, зона перфорации начинается с 0,5-1 метра снизу трубы и высотой 1,5-2 метра. Отверстия сверлятся сверлом диаметром порядка 8 мм, при более крупных отверстиях необходимо будет применение фильтрующей сетки.

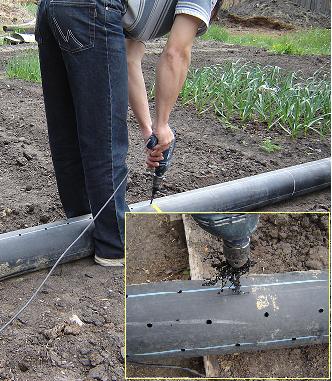

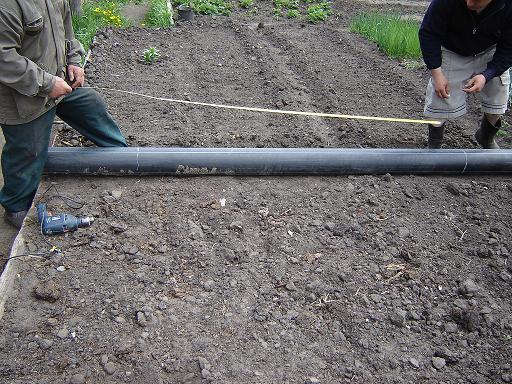

Рис. 2 Разметка и сверление отверстий в трубе
Далее подготавливаем направляющие бруски, просверлив в них отверстия и закрепляем на теле трубы (рисунок 3). Необходимо чтобы диаметр трубы + размер брусков не превышал диметра инструмента. Направляющие бруски оставят равномерный зазор после спуска трубы (рисунок 4), что позволит равномерно просыпать по периметру трубы фильтрующую щебенку.

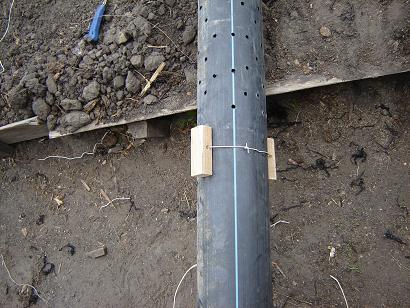

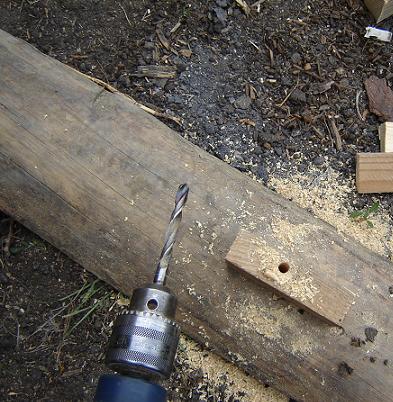

Рис. 3 Подготовка и закрепление брусков

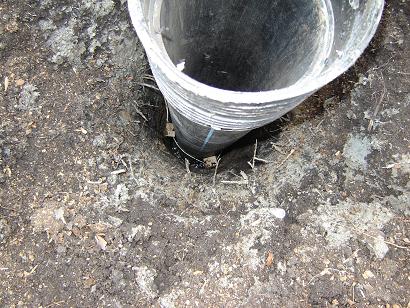

Рис. 4 Бруски равномерно базируют трубу в скважине
Процесс бурения скважин своими руками
Место где будет пробурена скважина предварительно выравнивается. Лопатой в земле копаем направляющую яму для бура, на 1- 2 штыка глубиной. Собираем инструмент. Для этого рукоятку вставляем в бур, труба в трубу (так как показано на рисунке 5 поз. А) и закрепляем от проворачивания болтом и гайкой. Болт и гайку лучше затягивать ключом, так как это предотвратит самопроизвольное раскручивание крепежа, кроме того наружная труба будет обжимать внутреннюю трубу создавай силу трения и предотвращая болт от срезания крутящим моментом во время бурения. Применяемый крепеж диаметром от 8 мм.

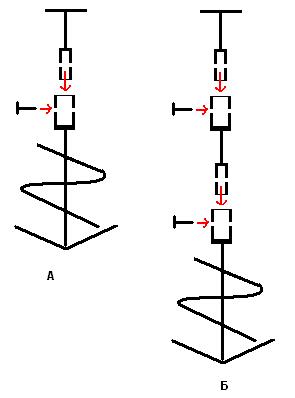

Рис. 5 Сборка ручного инструмента для бурения скважины
Далее вставляем бур в направляющую яму и по направлению вкручивания архимедова винта в землю вращаем за рукоятку инструмент. На первоначальном этапе инструмент можно вращать одному человеку, с постепенным углублением скважины сил одного человека уже не хватит. Чем глубже скважина тем тяжелее будет становиться инструмент. Первоначально для размягчения почвы в яму можно долить небольшое количество воды. Сделав два три оборота бура поднимаем его на поверхность с выбранной землей. Землю вычищаем из винта в тележку (рисунок 6) и отвозим от скважины, для того чтобы шлам не мешал при проведении буровых работ.

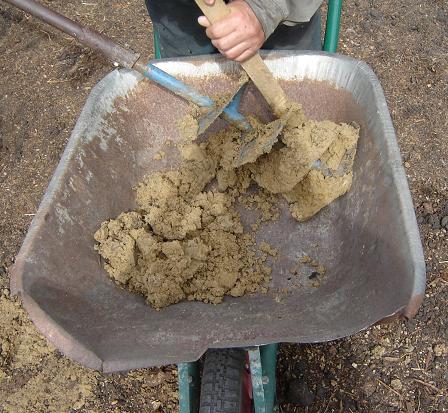

Рис. 6 Очистка бура от шлама.
Так последовательно бурим до глубины когда ручка инструмента опустится к земле. После этого наращиваем инструмент для ручного бурения. Разъединяем соединение и вставляем дополнительное колено (рисунок 5 Б), между буром и ручкой. Обратите внимание на то, что на первое колено наверно центрирующее кольцо рисунок 7. Все последующие звенья аналогичны, но не имеют такого кольца. Данное кольцо выполнено с тем же диаметром что и у бура, незначительное осевое смещение кольца, относительно трубы инструмента будет при проворачивании утрамбовывать стенку точечно по ее периметру. Уплотнение стенки скважины предотвращает ее обрушение на забой.

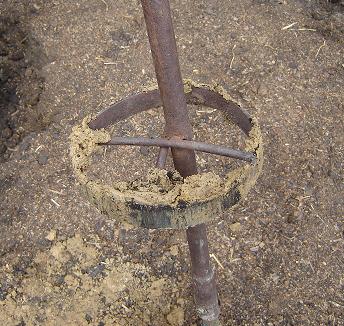

Рис. 7 Кольцо для уплотения стенок скважины.
При установке звена на инструмент его высота над уровнем земли будет слишком большой. Для того что бы вращать его за рукоятку лучше воспользоваться чем либо на что можно встать и на высоте проворачивать сборку вручную. рисунок 8

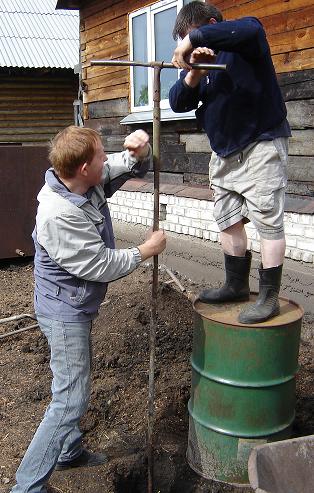

Рисунок 8 Проворачивание инструмента на высоте
Так бурение продолжается до водоносного слоя. Как правило воду в скважине можно будет увидеть визуально, кроме того выбираемый шлам будет более жидким рисунок 9.

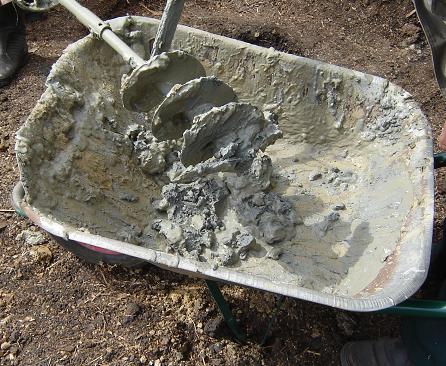

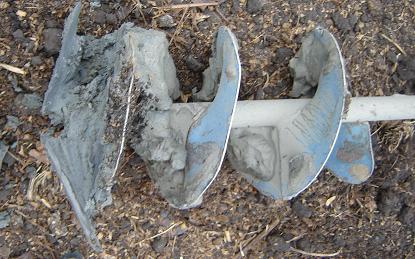

Рис. 9 Шлам на глубине водоносного слоя.
Усилие бурения также должно возрасти за счет тяжести инструмента и вязкости грунта. При этом возможно затягивание инструмента. Не старайтесь выбрать сразу большое количество шлама из скважины, доставайте бур пока еще это можно сделать вручную, без специализированных приспособлений. Если все же вы не в состоянии достать вручную, то можно соорудить нехитрое приспособление используя пару бревен и бочку, которое значительно увеличит подъемную силу рис. 10
Рис. 10 Подъем засосавшего инструмента из скважины
Глубина скважины должна быть глубже первого слоя глины, для предотвращения попадания верховых вод. Перед спуском трубы необходимо поступательно возвратным движением - поднять и опустить несколько раз инструмент. Это прочистит проход скважины и сделает спуск трубы менее проблематичным. После спуска трубы (рисунок 4), необходимо в затрубное пространство до устья засыпать щебенку.(Рисунок 11)

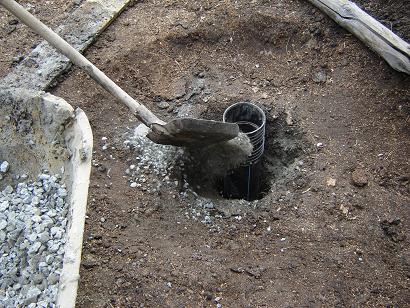

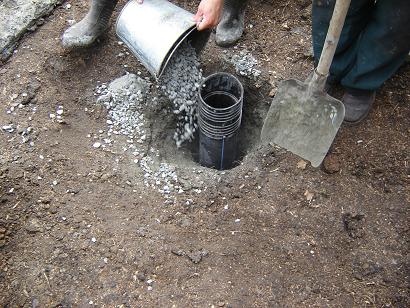

Рисунок 11 Засыпка щебенки по периметру трубы
Раскачивание скважины после бурения вручную
Для раскачивания скважины лучше всего использовать мощные центробежные насосы. Такие насосы в состоянии прокачивать через себя очень плотную среду. Но можно обойтись и бытовым вибрационным насосом. Устанавливаем насос в скважину, начинаем выбирать воду и взвешенную примесь. Для того чтобы вибрационный насос вытягивал наиболее эффективно, можно время от времени вытаскивать его. Спускать инструмент для ручного бурения, опуская и поднимая бур в скважине (как поршнем) поднимать в воде более тяжелые частицы. Затем вновь продолжать откачивать скважинную среду насосом.

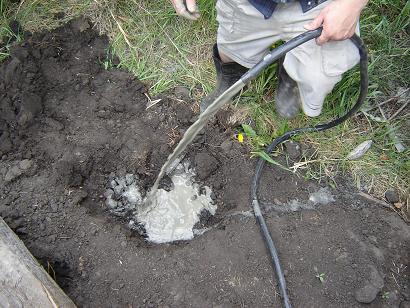

Рис. 12 Откачивание скважинной среды при раскачке скважины после бурения
При откачивании среды щебенка вокруг скважины будет проседать и ее периодически необходимо будет подсыпать вновь (рис. 13).
Рис. 13 Подсыпка щебенки в затрубное пространство скважины.
Раскачивание скважины довольно длительный процесс. После завершения раскачивания скважины и выхода ее на регулярный дебит лучше перейти на более подходящие для эксплуатации насосы.
Более подробно с требованиями к скважинным насосам можно ознакомиться из статьи "Влияние вибрационного насоса на срок эксплуатации скважины и ее дебит"
Приспособления облегчающие бурение скважины своими руками
Как вы уже поняли, процесс бурения скважины своими руками не совершенен. Во-первых, он очень тяжел, во-вторых, не технологичен, в-третьих, таким способом, вы скорее всего, не сможете пробурить скважину глубже 10 метров. Но даже такой процесс бурения скважины всегда можно усовершенствовать.

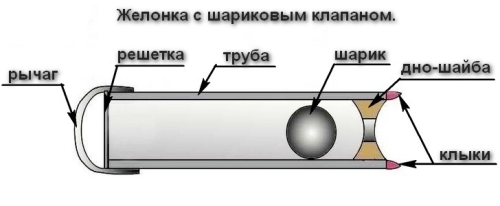

Так можно использовать приспособления не применяемые при бурении, в процессе описанном выше. Прежде всего это желонка. Суть ее сводится к тому, что она забирает в себя определенный объем породы скважины через обратный клапан внизу. Затем она извлекается из скважины и очищается. Обратный клапан может из себя представлять как обычную дверку - "хлопушку", так и шар, как в нашем случае.
Кроме того, можно предложить и использование электродвигателя на шнеке или даже специальной установки для бурения. Конечно, в этом случае глубина, скорость, эффективность возрастет, а трудоемоксть несколько упадет. Такой метод бурения скважины уже нельзя отнести к бурению своими руками. Поэтому о нем мы расскажем в другой нашей статье. О том, как пробурить скважину с применением специализированного станка, вы можете узнать из статьи "Как пробурить скважину".
