Уж сколько в интернете всевозможных вариантов датчиков света, то есть когда надо включать или выключать свет от степени освещенности и все никак все не успокоятся и не найдут идеала. Видимо варианты так и будут перебираться день ото дня, от случая к случаю, также словно каждый день на улице дует ветер и этого не изменить и с этим не поспорить. А быть может и не надо, а значит, и мы не остановимся на счет очередного варианта о своей вариации схемы датчика света. Начнем…

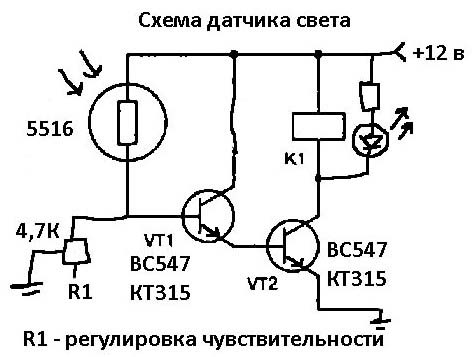

Схема простого датчика света
Собственно сама схема перед вами. Осталось немного пробежаться по ее радиоэлементам и поведать о том, как же все они работают, а значит, наша схема функционирует. Схема примечательна тем, что в ней все просто как в автомате Калашникова или танке Т-34, то есть она будет работать до последнего и с минимальной наладкой после ее повторения. В базу транзистора включен фоторезистор, который за счет изменения внутреннего сопротивления регулирует ток и напряжение, в итоге управляет этим самым транзистором. Также здесь в процессе управления участвует и переменное сопротивление R1. В итоге цепочка из фоторезистора 5516 и подстроечного сопротивления 4,7 кОм, как раз и является управляющей цепочкой. После открытия транзистора VT1 напряжение через коллектор и эмиттер идет на базу второго транзистора. То есть второй каскад является каскадом усиления для сигнала с первого транзистора. В конечном итоге, ток протекающий через цепочку коллектор и эмиттер второго транзистора является управляющим для реле. А если у нас срабатывает реле, то считайте, мы теперь можем по-королевски распоряжаться высокими токами. Ну то есть не тем куда и как нам их тратить, а как нам их распределять. Ведь реле спокойно может коммутировать десятки ампер, а это вполне значимые значения для бытовой электрики.
Ну и напоследок надо сказать о цепочке подключенной параллельно обмотке реле (светодиод и резистор). Это все ради того, чтобы погасить индукционные токи, а заодно можно будет визуально наблюдать за подачей напряжения на обмотку реле.
Итак, после того как мы вам рассказали о схеме, можно еще раз взглянуть на схему и посмотреть какие радиодетали используются. Транзисторы подойдут любые npn маломощные низкочастотные. Реле в соответствии с напряжением питания. Если это 12 вольт, то берем реле 12 вольт. Если 5, то берем реле 5 вольт. Собственно здесь все тоже просто и логично. А теперь и еще небольшое видео о том же самом.
Видео о простом датчике света
Еще один вариант датчика света на микросхеме.
